Summary

①石灰化した甲状腺腫瘍は石灰化していないものよりも悪性の確率が高いため注意が必要。石灰化した甲状腺腫瘍が全て甲状腺癌ではなく、石灰化しない甲状腺癌も珍しくない。甲状腺悪性リンパ腫は石灰化しない。②甲状腺内の石灰化は、甲状腺腫瘍内の石灰化か、橋本病(慢性甲状腺炎)の炎症に伴う甲状腺本体の石灰化か鑑別要。③橋本病の甲状腺内に存在する広範・びまん性砂粒状石灰化は甲状腺びまん性硬化型乳頭癌乳癌の甲状腺転移と鑑別要。④被膜が石灰化した腫瘍・・卵殻状石灰化は、良悪性・組織型を超音波(エコー)検査で鑑別できない。

Keywords

石灰化,甲状腺腫瘍,甲状腺癌,甲状腺悪性リンパ腫,橋本病,慢性甲状腺炎,甲状腺,砂粒状石灰化,超音波,エコー

石灰化した甲状腺腫瘍

石灰化した甲状腺腫瘍は、石灰化していない甲状腺腫瘍よりも悪性である確率が高いため、注意が必要です。

もちろん、石灰化した甲状腺腫瘍が全て甲状腺癌と言う訳ではありません。また、石灰化しない甲状腺癌も珍しくありません。

甲状腺原発悪性リンパ腫は、悪性ですが石灰化する事はありません。

石灰化した腺腫様結節(乳頭癌・髄様癌との鑑別要)

石灰化した腺腫様結節、良性ですが甲状腺乳頭癌甲状腺髄様癌との鑑別必要です。

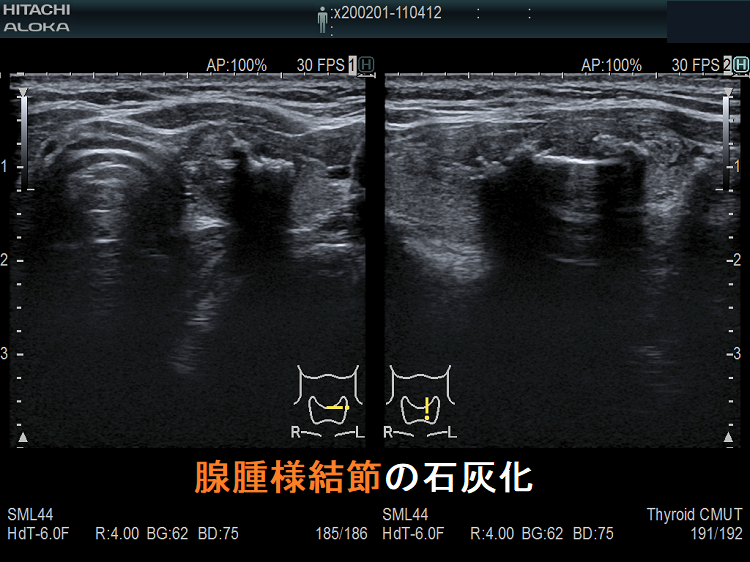

腺腫様結節の石灰化

腺腫様結節の広範囲石灰化

石灰化が著明な甲状腺乳頭癌

微細な砂粒状石灰化が著明な甲状腺乳頭癌

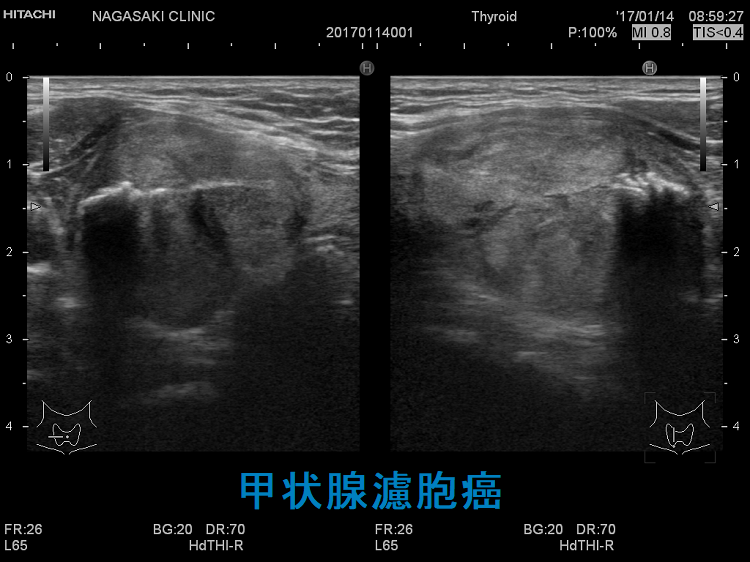

甲状腺濾胞癌(広汎型浸潤癌) 超音波(エコー)画像

甲状腺濾胞癌(広汎型浸潤癌) 良性濾胞腺腫では稀な著明な石灰化(この場合は線状石灰化)を伴う。

甲状腺髄様癌

甲状腺髄様癌 超音波(エコー)画像;写真のような斑状石灰化は、見る人が見れば分かりますが、実際、他の甲状腺腫瘍における石灰化と鑑別難です。

甲状腺低分化癌

甲状腺低分化癌;多発性の微細砂粒状・粗大石灰化

甲状腺内の石灰化、それとも甲状腺腫瘍?

甲状腺超音波(エコー)検査で、甲状腺内部に石灰化が見つかった時、それが甲状腺腫瘍内部の石灰化なのか、橋本病(慢性甲状腺炎)の炎症に伴う甲状腺組織(甲状腺本体)の石灰化なのか鑑別しなければなりません。

甲状腺腫瘍内部の石灰化なら、石灰化した甲状腺腫瘍は、石灰化していない甲状腺腫瘍よりも悪性である確率が高いからです(石灰化した甲状腺腫瘍が全て甲状腺癌と言う訳ではありません)。

下の超音波(エコー)画像は、一見、単なる甲状腺組織の石灰化に見えますが、拡大してみると石灰化の周囲が低エコーになっていて、甲状腺腫瘍内部の石灰化なのが分かります。

ケース1

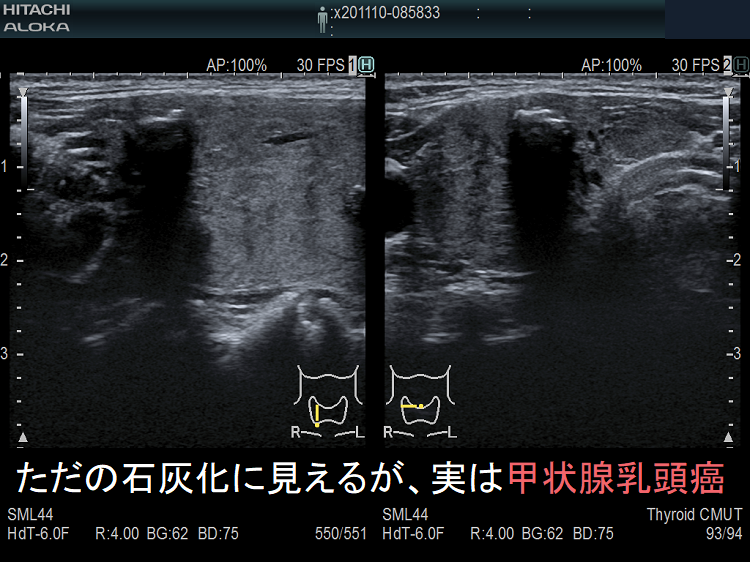

ただの石灰化に見えるが、実は甲状腺乳頭癌 超音波(エコー)画像

甲状腺内のただの石灰化に見えるが、細胞診の結果、実は甲状腺乳頭癌でした。

ケース2

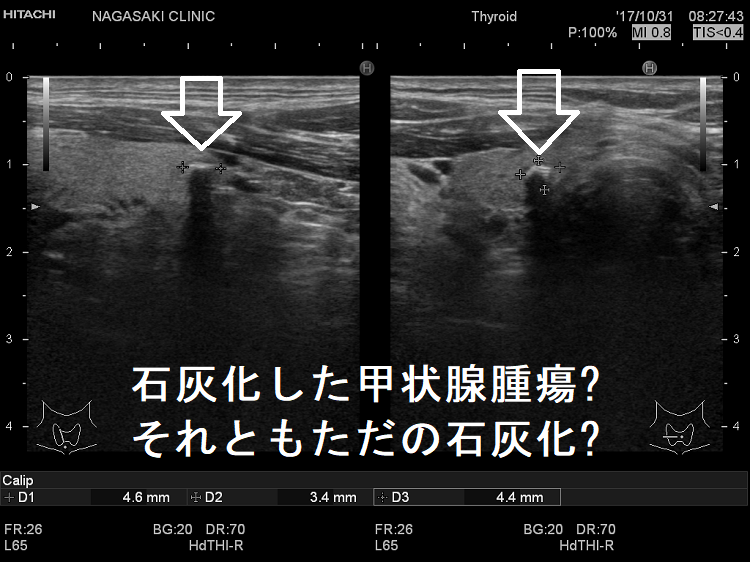

石灰化した甲状腺腫瘍?、それともただの石灰化?

石灰化した甲状腺腫瘍のようにも見えます。

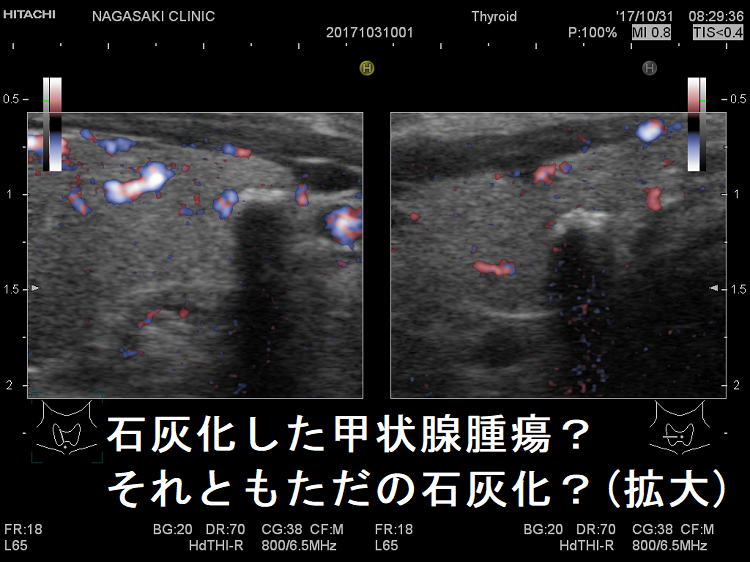

石灰化した甲状腺腫瘍?、それともただの石灰化?(拡大)

拡大すると腫瘍の輪郭を確認できず。甲状腺本体の石灰化でした。

ケース3

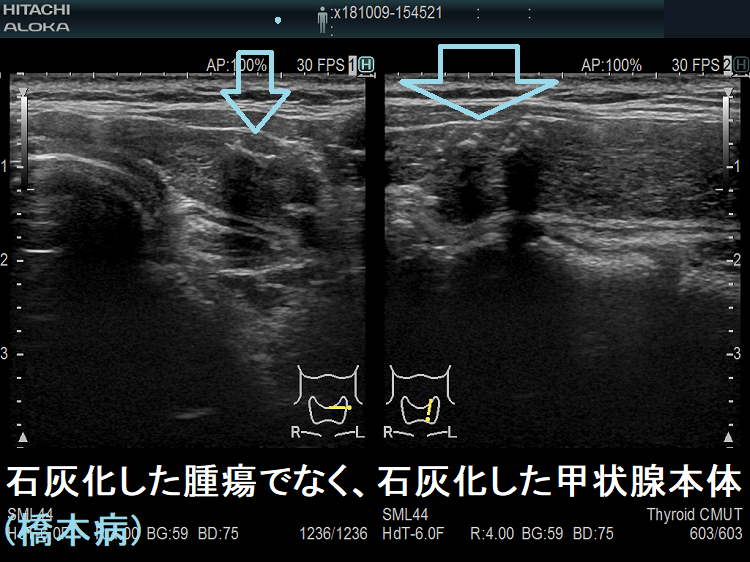

石灰化した甲状腺本体の超音波(エコー)画像

これは、石灰化した甲状腺腫瘍でなく、石灰化した甲状腺本体(橋本病)の超音波(エコー)画像です、

ケース4

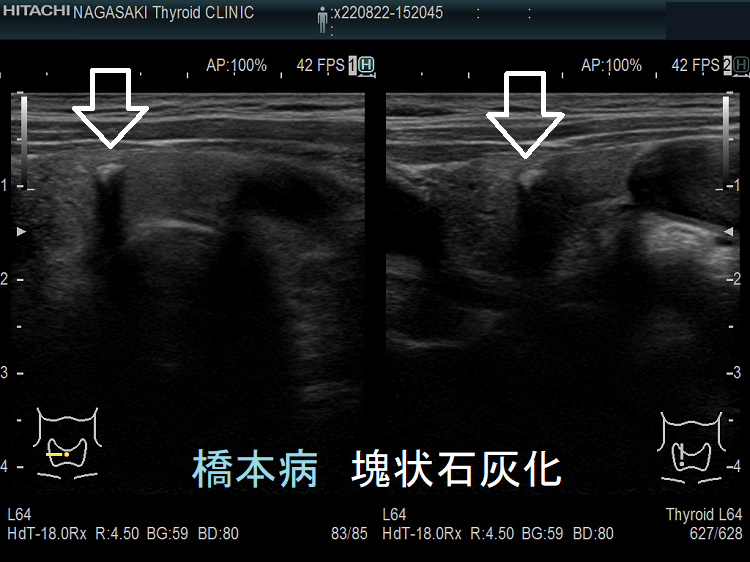

橋本病 塊状石灰化

橋本病 塊状石灰化;この倍率では甲状腺組織(甲状腺本体)の石灰化なのか、甲状腺腫瘍内部の石灰化なのか不明です。

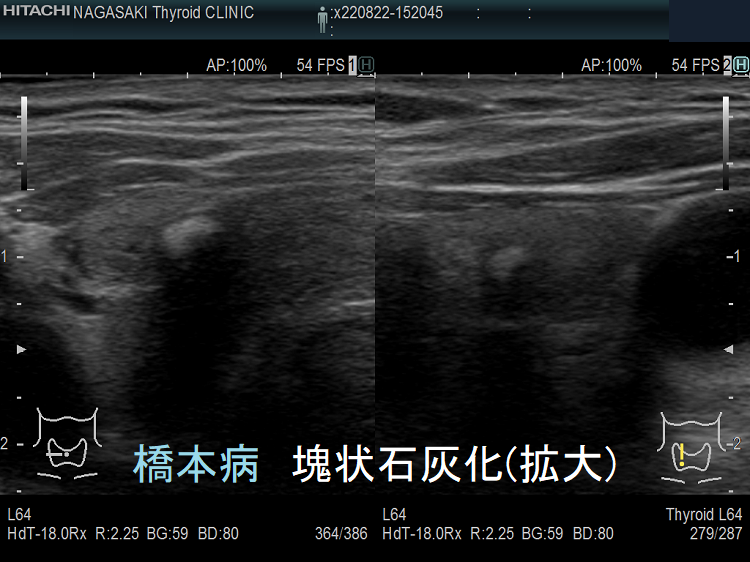

橋本病 塊状石灰化(拡大)

橋本病 塊状石灰化(拡大);拡大してみると石灰化以外のものは無く、単なる甲状腺組織(甲状腺本体)の石灰化なのが分かります。

ケース5

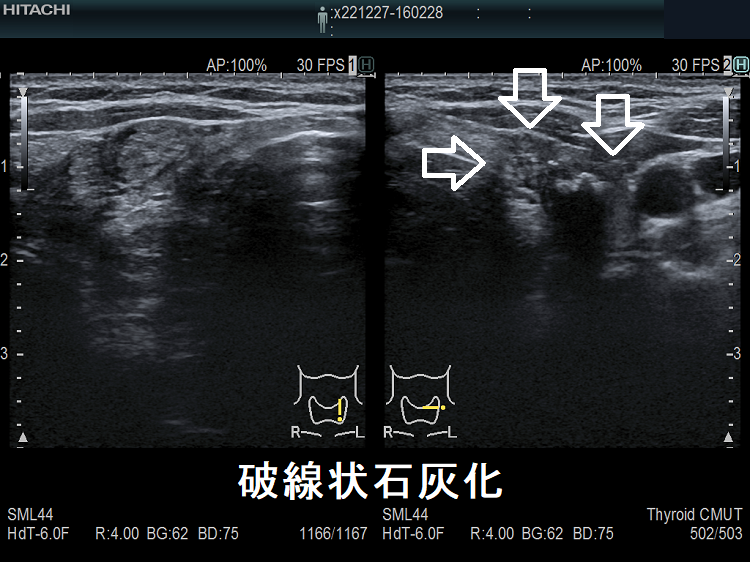

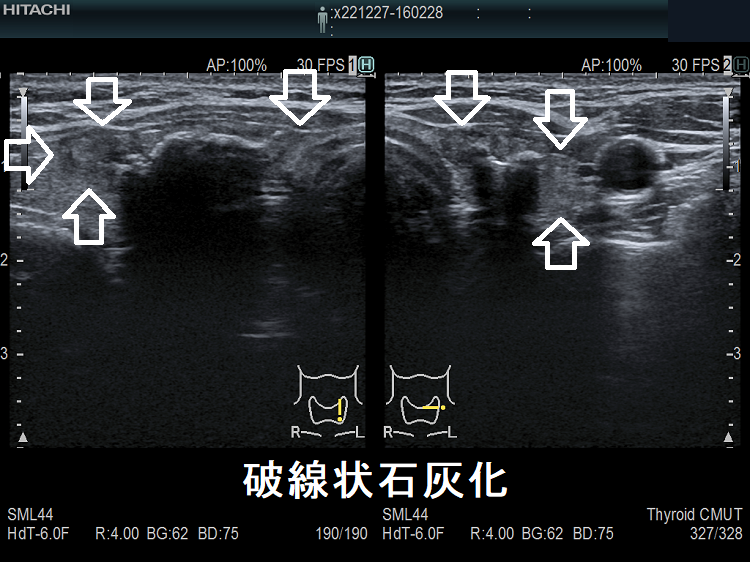

甲状腺腫瘍内の破線状石灰化で内部評価が不可能

矢印が腺腫様結節の境界部分。破線状石灰化の下はアコウスティクシャドウで内部評価が不可能です。

甲状腺腫瘍内の破線状石灰化で内部評価が不可能2

矢印が腺腫様結節の境界部分。広範囲の破線状石灰化のため内部評価が不可能です。

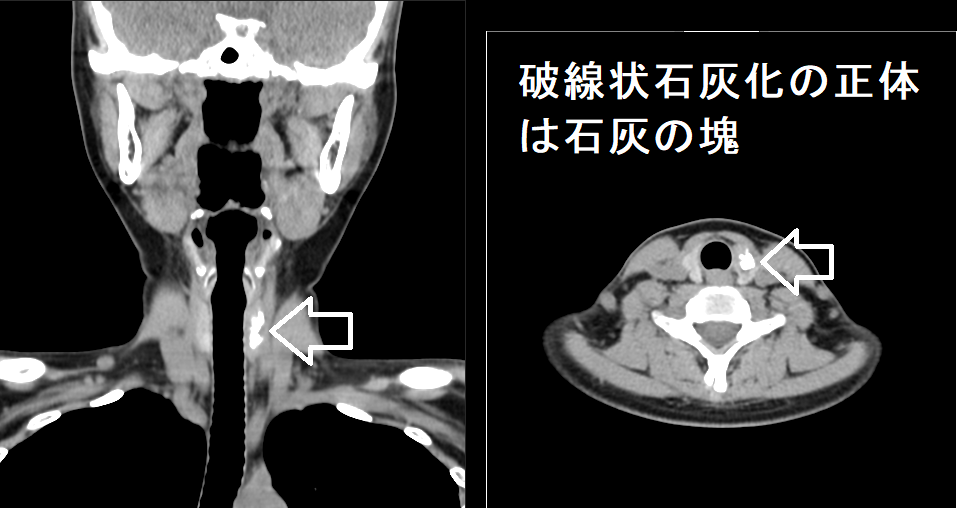

唯一CT、MRIが甲状腺超音波(エコー)検査より優れている点の1つは、超音波が届かない“死角”の評価が可能なことです。超音波は石灰化を通過できないため、広範囲な石灰化の下は見えません。CTを行った結果、破線状石灰化の正体は石灰の塊でした。これでは、破線状石灰化の部分に穿刺細胞診しても細胞は採取できません。(唯一CT、MRIが甲状腺超音波(エコー)検査より優れている点

甲状腺腫瘍内の破線上石灰化の正体は石灰の塊

卵殻状石灰化、腫瘍?ただの石灰化?

卵殻状石灰化 甲状腺濾胞腺腫①

卵殻状石灰化 腫瘍 超音波(エコー)画像

卵殻状石灰化 超音波(エコー)画像;卵の殻のような石灰化。石灰化内部のエコー輝度が周囲甲状腺組織よりも低く、腫瘍であるのが分かります。甲状腺濾胞腺腫でした。

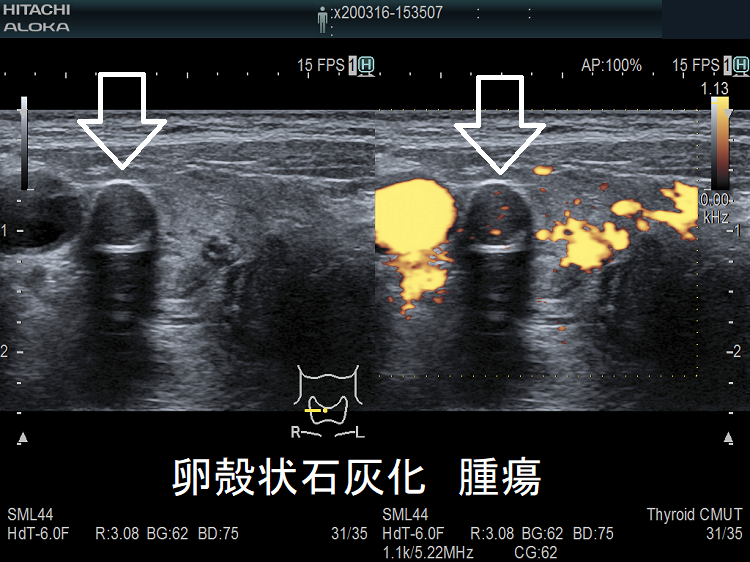

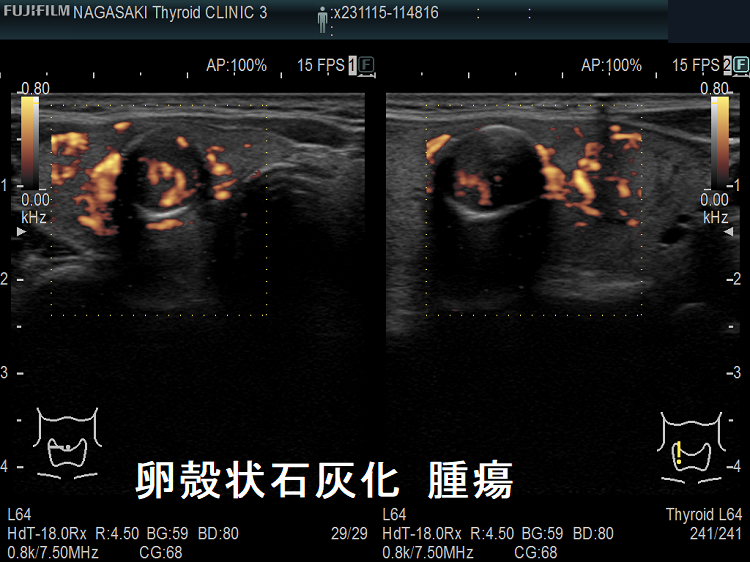

卵殻状石灰化 腫瘍  超音波(エコー)画像 ドプラー

卵殻状石灰化 超音波(エコー)画像 ドプラーモード;石灰化内部に腫瘍血管を認めます。

卵殻状石灰化 濾胞性腫瘍 ドプラーモード

卵殻状石灰化 超音波(エコー)画像 ドプラーモード;石灰化内部に腫瘍血管を認めます。

卵殻状石灰化 甲状腺濾胞腺腫②

卵殻状石灰化 腫瘍 超音波(エコー)画像

卵殻状石灰化 腫瘍 超音波(エコー)画像;内部に腫瘍血管を認めます。

卵殻状石灰化 腺腫様結節①

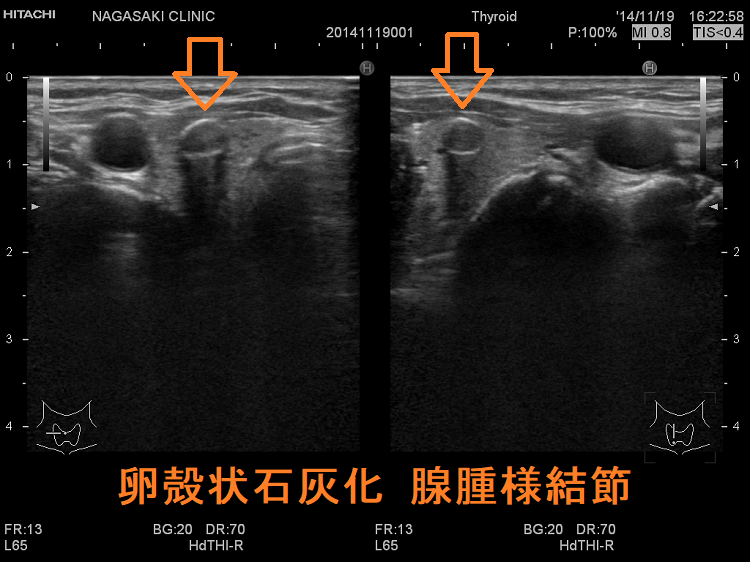

卵殻状石灰化 腺腫様結節 超音波(エコー)画像

卵殻状石灰化 腺腫様結節 超音波(エコー)画像;卵の殻のような石灰化。石灰化内部のエコー輝度が周囲甲状腺組織よりも低く、腫瘍であるのが分かります。

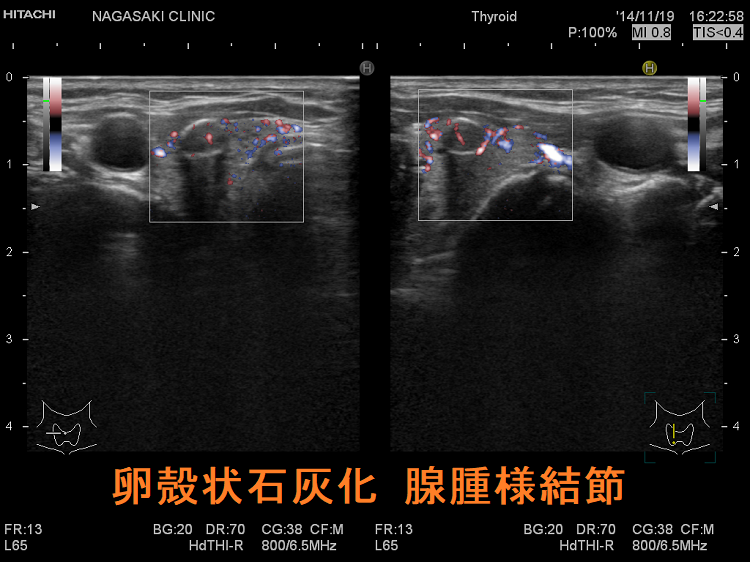

卵殻状石灰化 腺腫様結節 超音波(エコー)画像 ドプラーモード

卵殻状石灰化 超音波(エコー)画像 ドプラーモード;石灰化内部に腫瘍血管を認めます。

卵殻状石灰化 腺腫様結節②

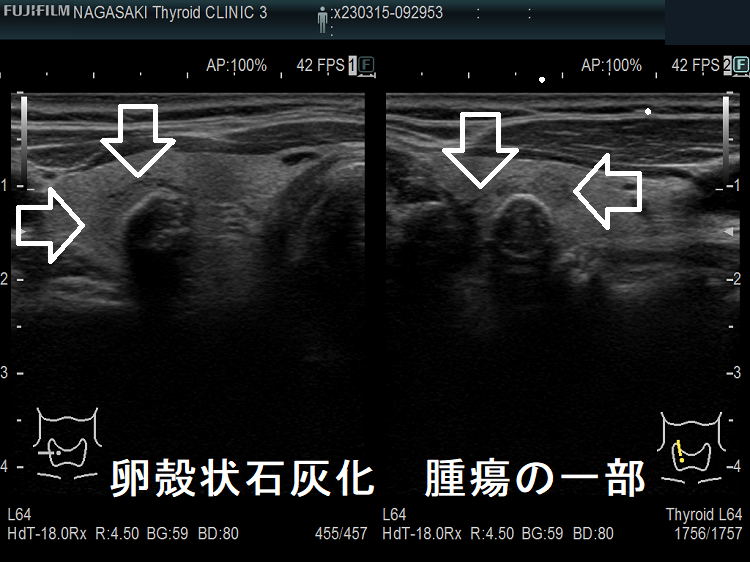

卵殻状石灰化 腫瘍の一部

卵殻状石灰化 腫瘍(腺腫様結節)の一部 超音波(エコー)画像;卵殻状石灰化の周囲をよく見ると腫瘍の境界が存在し舞うs。

卵殻状石灰化 ただの石灰化

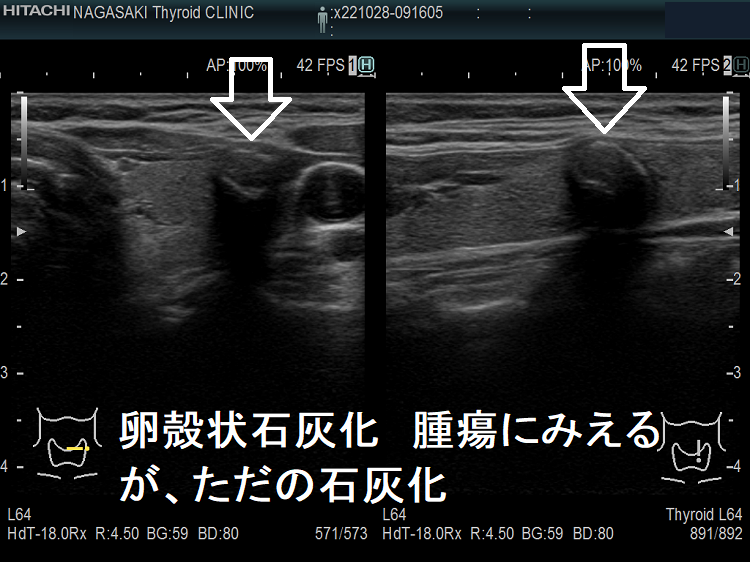

卵殻状石灰化 腫瘍にみえるが、ただの石灰化

卵殻状石灰化 腫瘍にみえるが、ただの石灰化 超音波(エコー)画像;この倍率では、あたかも腫瘍のように見えます。

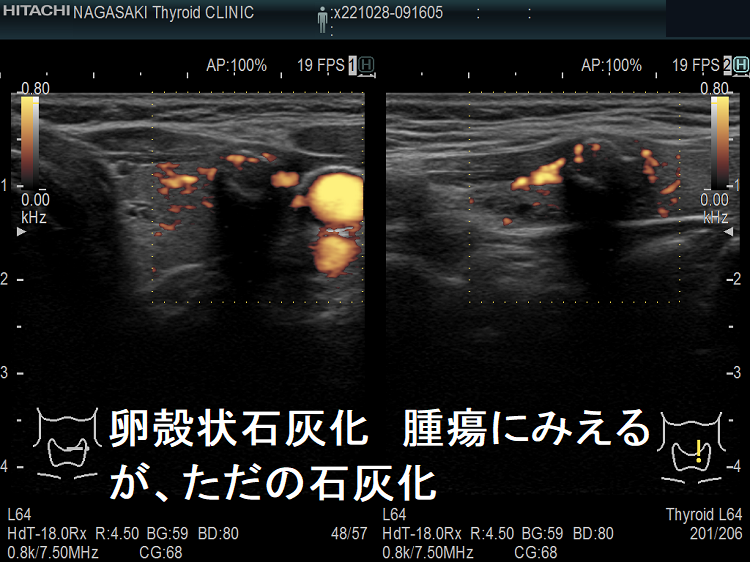

殻状石灰化 腫瘍にみえるが、ただの石灰化 超音波(エコー)画像 ドプラーモード

殻状石灰化 腫瘍にみえるが、ただの石灰化 超音波(エコー)画像 ドプラーモード;石灰化内部に血管を認めます。

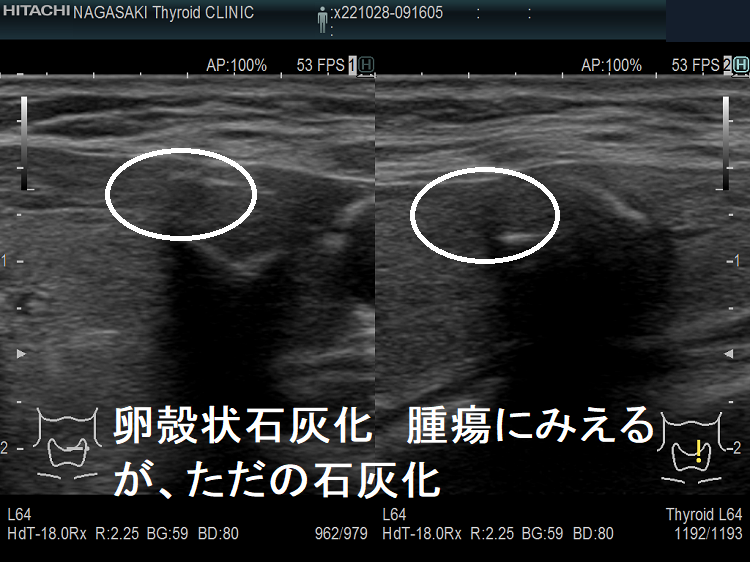

卵殻状石灰化 腫瘍にみえるが、ただの石灰化 超音波(エコー)画像(拡大)

卵殻状石灰化 腫瘍にみえるが、ただの石灰化 超音波(エコー)画像(拡大);拡大すると、石灰化内部の組織が周囲と連続し、全く同じ組織であるのが分かります。

何でもあり石灰化被膜・卵殻状石灰化の中の腫瘍

被膜が石灰化した腫瘍・卵殻状石灰化(前項)は、良悪性いずれの可能性も、いかなる組織型もあり得ます。

  1. 腺腫様甲状腺腫
  2. 甲状腺のう胞腺腫(甲状腺嚢胞腺腫)
  3. 甲状腺濾胞癌
  4. 甲状腺乳頭癌
  5. 甲状腺低分化がん

いずれであっても、超音波(エコー)検査上の見え方はほとんど同じで鑑別難。

鑑別できるとすれば、石灰化被膜・卵殻状石灰化の外側へ内部の低エコー領域が染み出すように広がっている所見。それは甲状腺癌が石灰化被膜・卵殻状石灰化を越えて周囲に浸潤している所見です。

しかも、被膜が石灰化した腫瘍・卵殻状石灰化は、

  1. 穿刺細胞診をしようにも、針が石灰化被膜を通り抜けない事がある
  2. 超音波(エコー)プローブ(探子)による用手圧迫の歪が、石灰化被膜で打ち消されるため、エラストグラフィーは無効

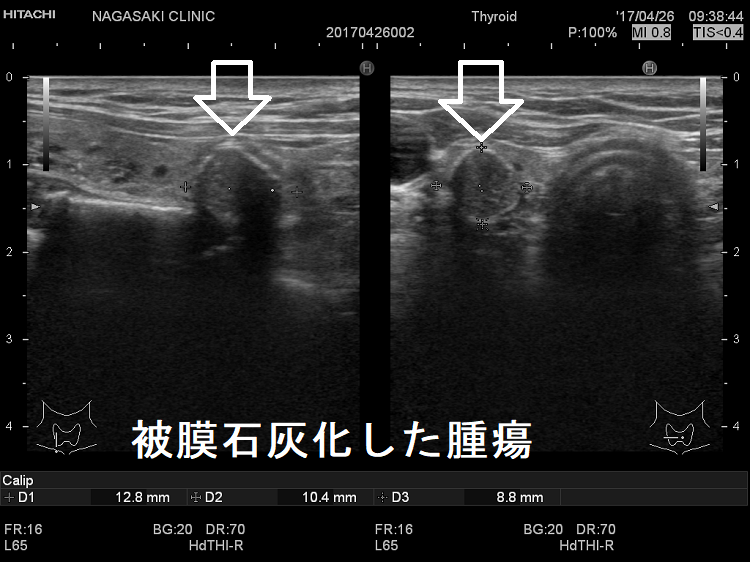

被膜石灰化した腫瘍 超音波(エコー)画像

被膜石灰化した腫瘍 超音波(エコー)画像

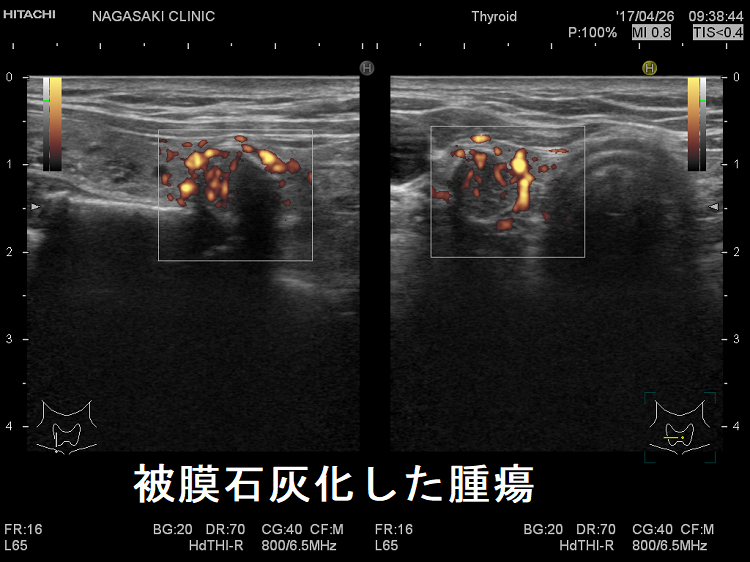

被膜石灰化した腫瘍 超音波(エコー)画像ドプラー

被膜石灰化した腫瘍 超音波(エコー)画像ドプラーモード;内部に腫瘍血管を認めます。

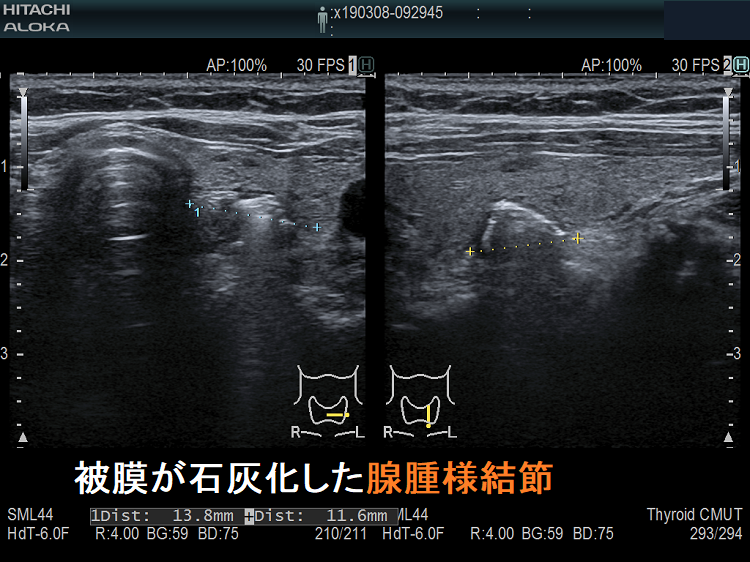

被膜が石灰化した腺腫様結節

被膜が石灰化した腺腫様結;被膜が石灰化していても高解像度超音波(エコー)装置なら、内部が明瞭に見える場合があります。

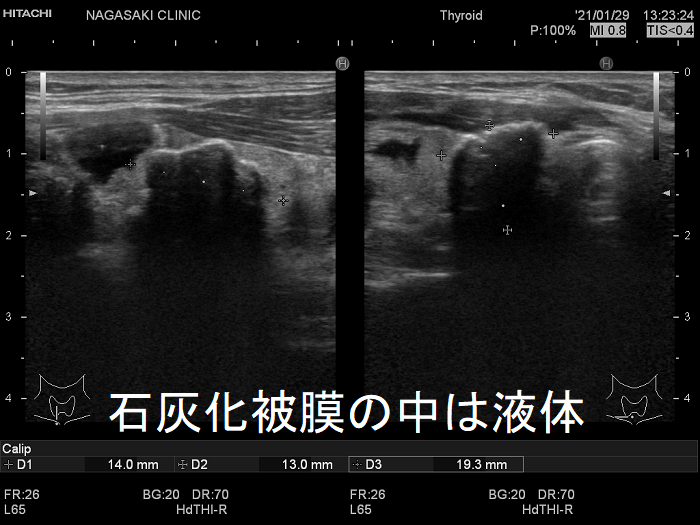

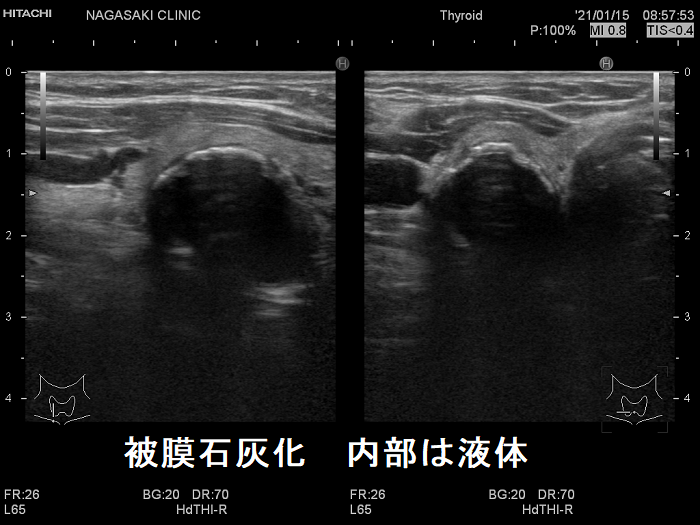

被膜石灰化 内部は液体(のう胞腺腫)

被膜石灰化 内部は液体で、被膜が石灰化した甲状腺のう胞腺腫(甲状腺嚢胞腺腫)です。

被膜石灰化 内部は液体(のう胞腺腫)

被膜石灰化 内部は液体(甲状腺のう胞腺腫(甲状腺嚢胞腺腫)

広範囲な石灰化にCTが有用な事が(実は石灰の固まり)

甲状腺内に広範囲な(長い線状、あるいは弧状の)石灰化があっても、超音波は石灰(Ca)を通過できないため、その下が腫瘍なのか否か超音波(エコー)検査では分かりません。

このような超音波が届かない“死角”の評価にCTが有用な事があります。下のCT写真を見ると、腫瘍でなく石灰の塊なのが分かります。穿刺しても針が入らないはずです。

広範囲な甲状腺石灰化 超音波(エコー)画像

広範囲な甲状腺石灰化 超音波(エコー)画像

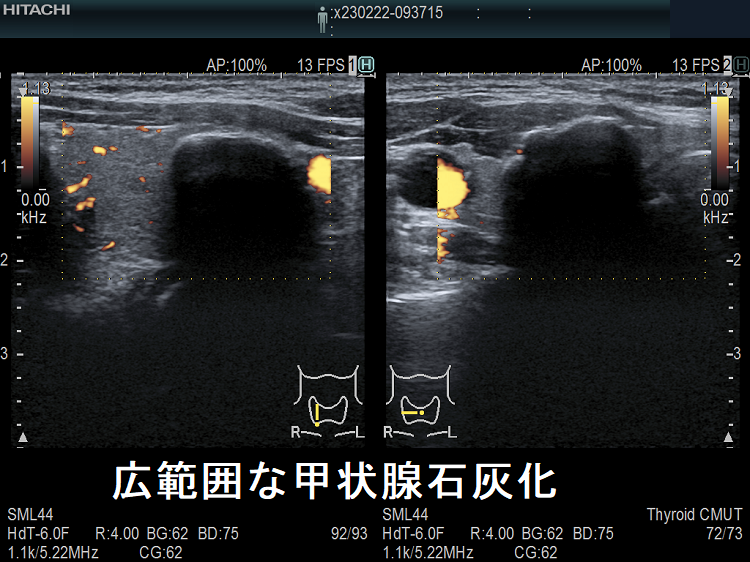

広範囲な甲状腺石灰化 超音波(エコー)画像 ドプラーモード

広範囲な甲状腺石灰化 超音波(エコー)画像 ドプラーモード

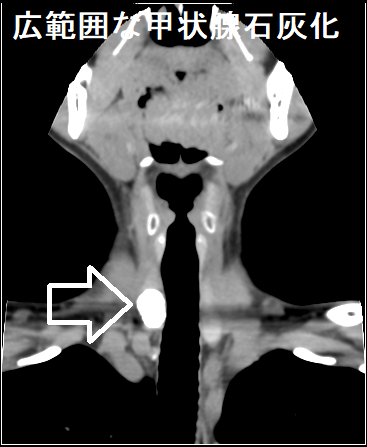

広範囲な甲状腺石灰化 CT1

広範囲な甲状腺石灰化 CT画像

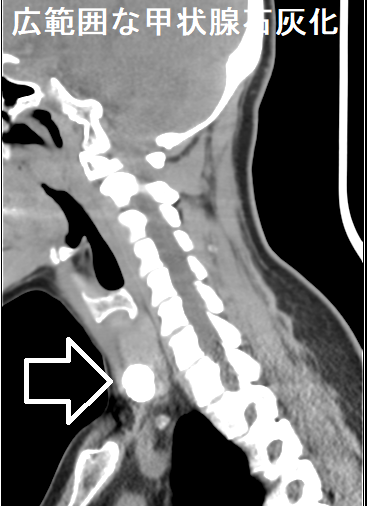

広範囲な甲状腺石灰化 CT画像2

広範囲な甲状腺石灰化 CT画像

広範囲な甲状腺石灰化 CT画像3

広範囲な甲状腺石灰化 CT画像

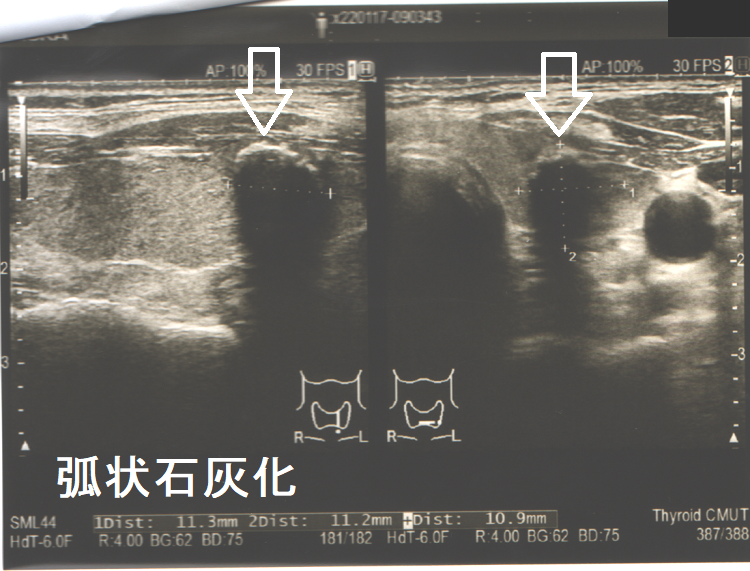

甲状腺内弧状石灰化 超音波(エコー)画像

甲状腺内弧状石灰化 超音波(エコー)画像

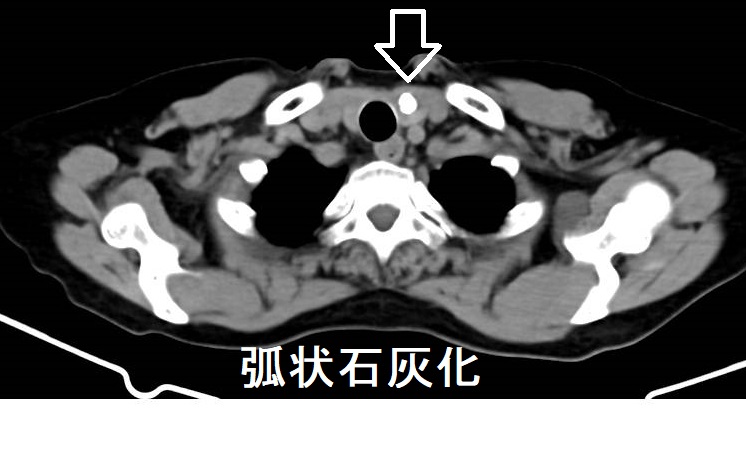

甲状腺内弧状石灰化 CT画像

甲状腺内弧状石灰化 CT画像

広範囲な石灰化にMRIが有用な事が(実は甲状腺腫瘍で、内部は複雑な構造)

石灰化 超音波(エコー)画像とMRIとの比較

甲状腺内に広範囲な(長い線状の)石灰化があっても、超音波は石灰(Ca)を通過できないため、その下が腫瘍なのか否か超音波(エコー)検査では分かりません。

このような超音波が届かない“死角”の評価にMRIが有用な事があります。

下のMRI写真は、

  1. 周囲の白い部分は液体なので、いくら穿刺細胞診しても細胞は採れません。
  2. 中心の真黒な部分は石灰または出血で、穿刺細胞診しても細胞は採れません。
  3. それ以外の部分は細胞成分と考えられ、甲状腺腫瘍であるのが分かります。
    しかし、その面積(体積)は少なく、穿刺細胞診しても細胞は採れません。

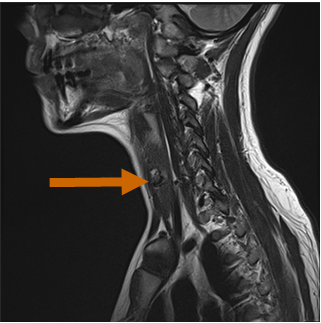

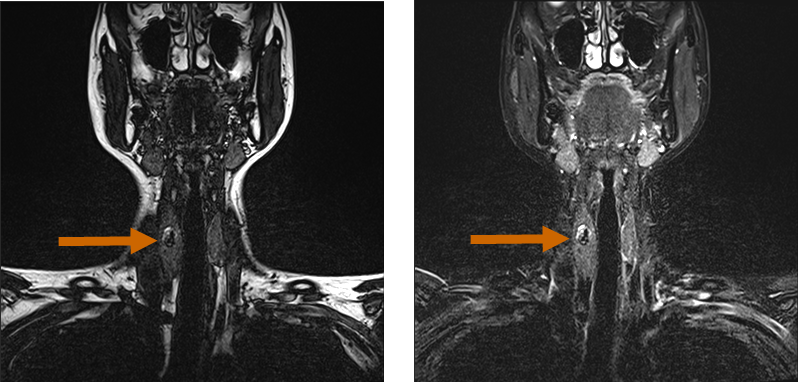

石灰化 MRI画像
石灰化 MRI画像

橋本病の甲状腺内に広範な、びまん性砂粒状・多発性粗大石灰化

橋本病の甲状腺内に広範な、びまん性砂粒状石灰化

橋本病の甲状腺内に広範な、びまん性砂粒状石灰化を認める事があります。甲状腺びまん性硬化型乳頭癌(DSPTC) の様にも見えますが、年期の入った線維化の強い甲状腺に多く、若年成人女性に多い甲状腺びまん性硬化型乳頭癌(DSPTC) とは異なります。穿刺細胞診すれば容易に診断できるので、鑑別診断に困りません。

また、乳癌の甲状腺転移も、びまん性砂粒状石灰化になる場合が多く、鑑別を要します。

橋本病のびまん性砂粒状石灰化 超音波(エコー)画像

橋本病のびまん性砂粒状石灰化;内部に細かい粒々の石灰化(白い点状のもの)が見えます。

橋本病のびまん性砂粒状石灰化(拡大) 超音波(エコー)画像

橋本病のびまん性砂粒状石灰化(拡大);内部に細かい粒々の石灰化(白い点状のもの)が見えます。

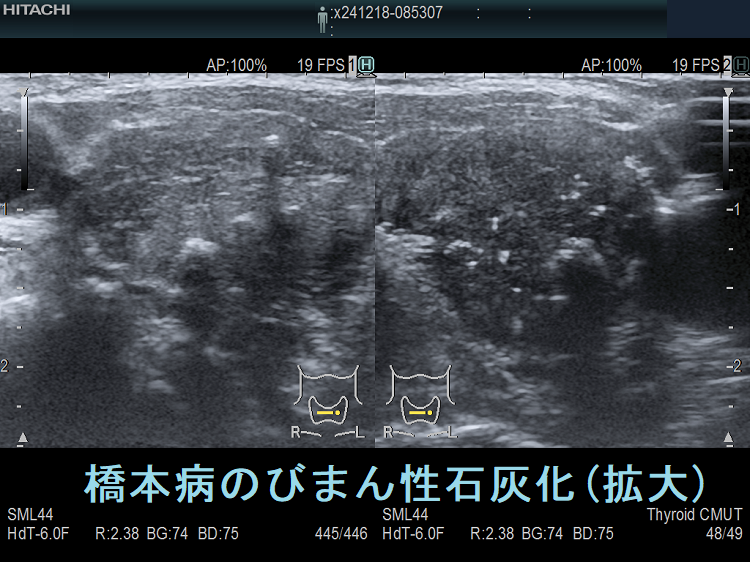

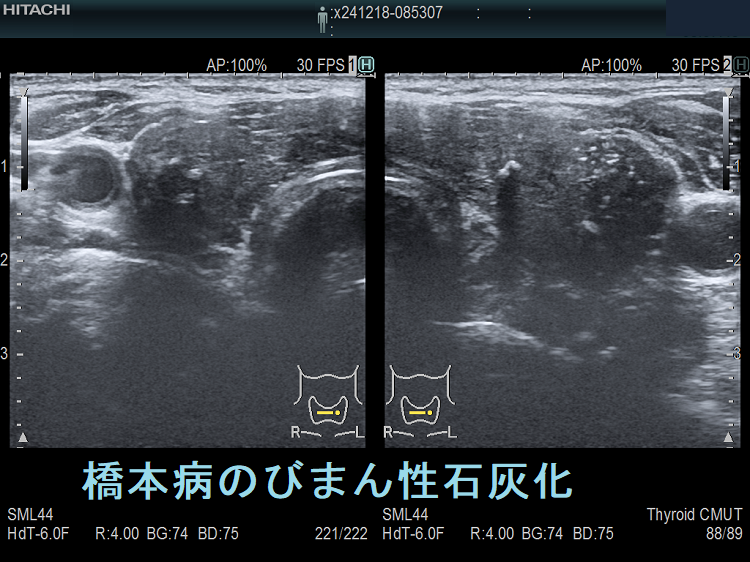

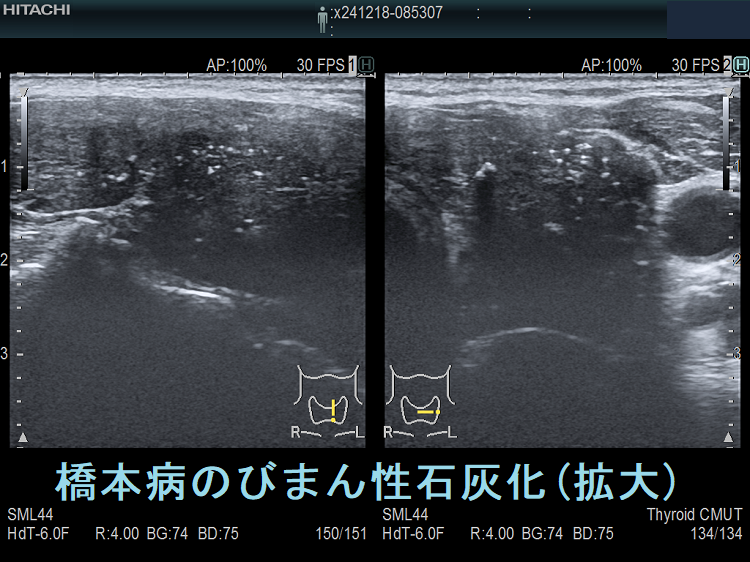

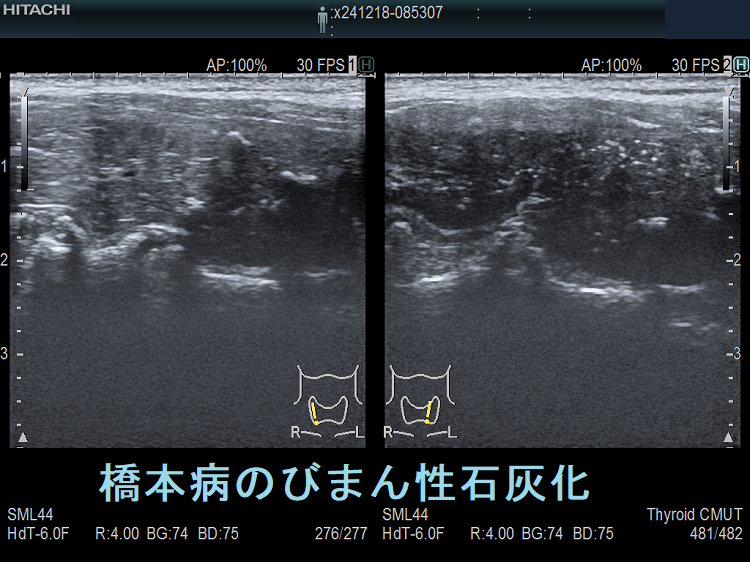

橋本病のびまん性石灰化 超音波(エコー)画像

橋本病のびまん性石灰化 超音波(エコー)画像

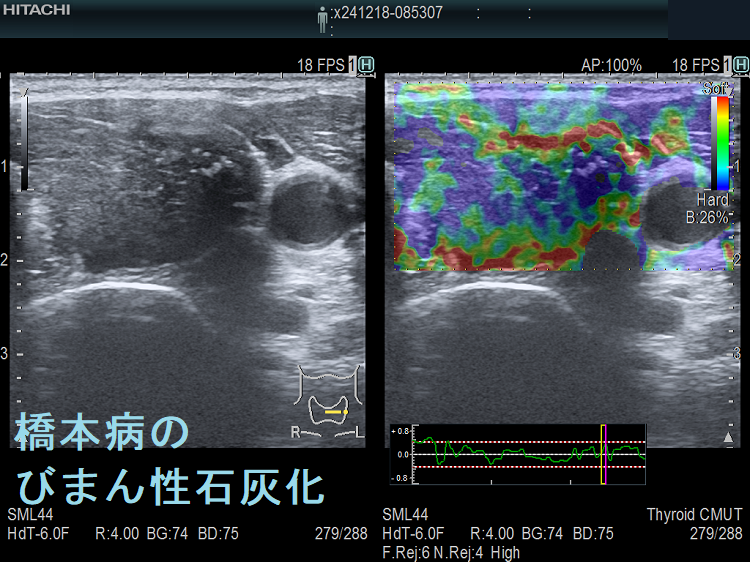

橋本病のびまん性石灰化 超音波(エコー)画像

橋本病のびまん性石灰化 超音波(エコー)画像

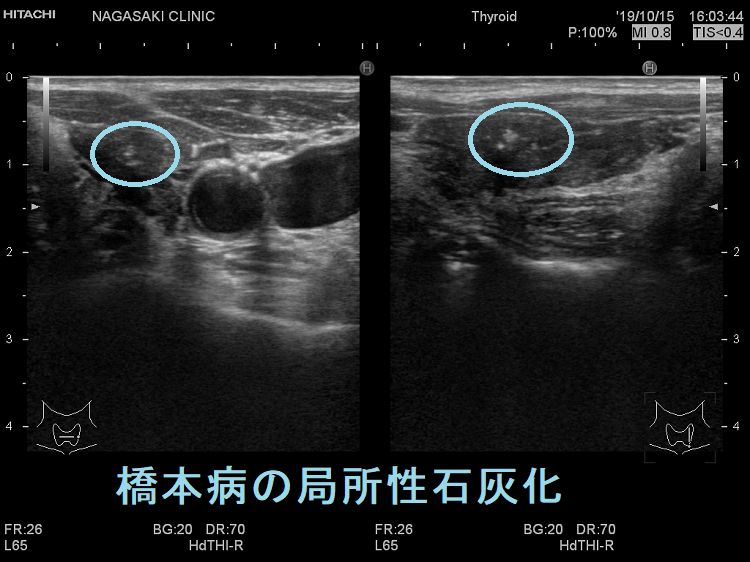

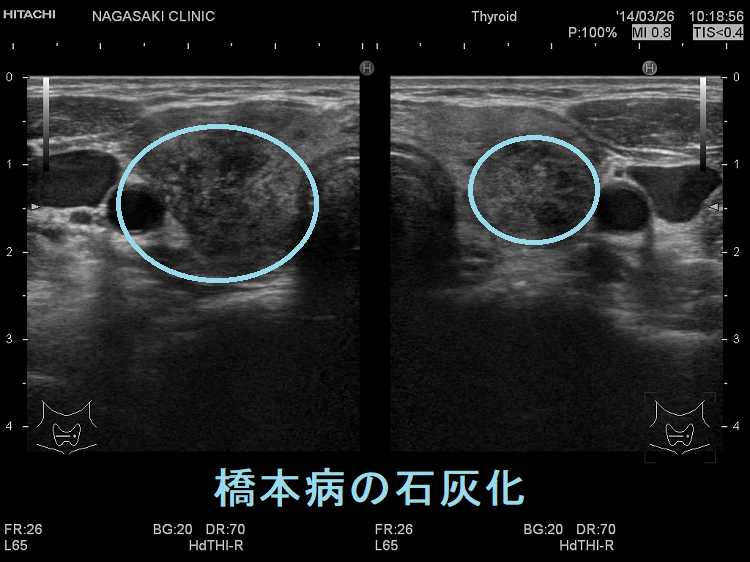

橋本病の局所性石灰化 超音波(エコー)画像

橋本病の局所性石灰化 超音波(エコー)画像

橋本病の多発性局所性石灰化 超音波(エコー)画像

橋本病の多発性局所性石灰化 超音波(エコー)画像;甲状腺びまん性硬化型乳頭癌(DSPTC)乳癌の甲状腺転移 とは穿刺細胞診をしなければ鑑別できません。

橋本病のびまん性砂粒状石灰化+粗大石灰化 or 甲状腺腫瘍のびまん性砂粒状石灰化+粗大石灰化

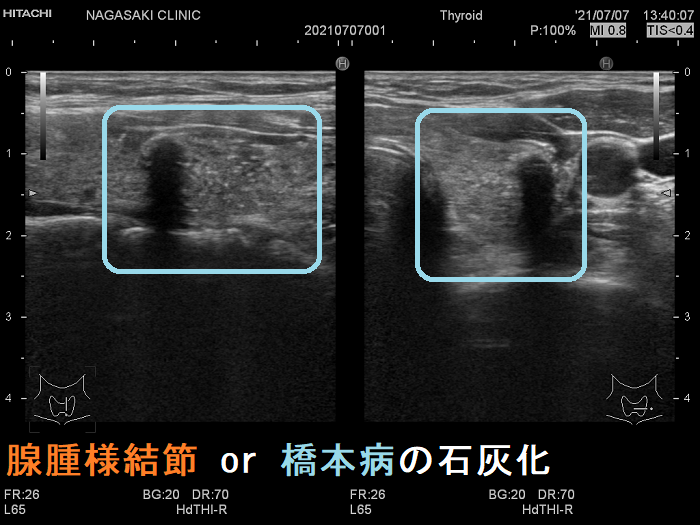

腺腫様結節 or 橋本病の石灰化 超音波(エコー)画像

橋本病のびまん性砂粒状石灰化+粗大石灰化にも、甲状腺腫瘍のびまん性砂粒状石灰化+粗大石灰化にも見えます。

甲状腺びまん性硬化型乳頭癌(DSPTC)、乳癌の甲状腺転移の超音波(エコー)画像

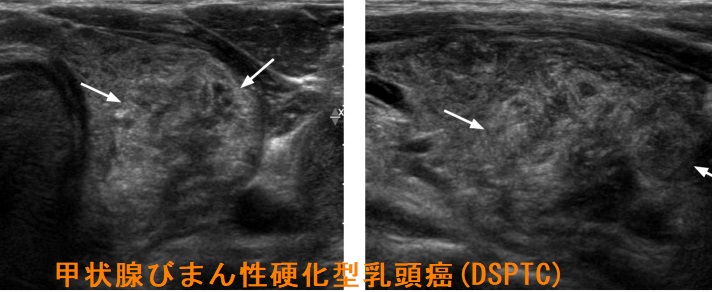

甲状腺びまん性硬化型乳頭癌(DSPTC) 超音波(エコー)画像

甲状腺びまん性硬化型乳頭癌(DSPTC) 超音波(エコー)画像 (Ultrasonography. 2017 Apr 36(2) 103–110.)

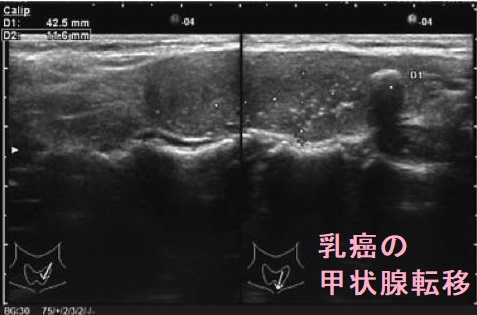

乳癌の甲状腺転移 超音波(エコー)画像

乳癌の甲状腺転移 超音波(エコー)画像(日臨外会誌 77(5),1043―1048,2016)
