Summary

CT、MRIは甲状腺の画像診断に有用でない。甲状腺の質的診断(良悪性、のう胞・腫瘍の鑑別)にCT、MRIを用いてはならない。甲状腺超音波(エコー)検査は第一選択かつ最終診断。CT、MRIは①5-10mm以内の病変が写らない②甲状腺腫瘍と周囲組織と同じCT値・MRI信号強度なら境界線が写らない③のう胞と腫瘍の鑑別難④血管を見る造影剤使用は1回だけ。水溶性ヨード造影剤で影響⑤放射線被曝。唯一CT、MRIが優れている点は①縦隔内、広範囲な石灰化下など超音波が届かない死角の評価②甲状腺癌の被膜浸潤・周囲組織/臓器浸潤の評価③甲状腺癌の遠隔転移(肺・骨・脳など)。

Keywords

CT,MRI,甲状腺,画像診断,超音波,エコー,検査,甲状腺腫瘍,放射線被曝,甲状腺癌

甲状腺のCT、MRI診断

甲状腺専門医でなくとも、甲状腺の診療を行う医師・看護師・臨床検査技師あるいは放射線科専門医の常識として、「CT、MRIは甲状腺の画像診断に有用でない」。特に、「甲状腺内部の状態・腫瘍の有無の評価、質的診断[良悪性の鑑別、のう胞(嚢胞)と腫瘍の鑑別]にCT、MRIを用いてはならない。

CT、MRIでは甲状腺腫瘍に対する特異的な所見に乏しく、「甲状腺腫瘍診療ガイドライン2018」では「甲状腺結節の鑑別診断に、CT、MRI、FDG-PET検査は行わないように推奨」されています。また、日本医学放射線学会による「画像診断ガイドライン 2021年版」では、「甲状腺腫瘤に対するCT、MRIは、腺外へ浸潤する病変の広がり診断や、気管・食道・血管などの周囲臓器診断、リンパ節転移の有無を評価するために行う」と書かれています。

まともな放射線科医は必ずCT、MRI所見に「CT、MRIで甲状腺の質的診断はできません。必ず超音波検査で確認ください」とのコメントを記載します。

※ただし、CT、MRI は甲状腺腫瘍自体の診断に有用でないものの、これらの高精細・多方向再構成画像は甲状腺腫瘤の周囲浸潤の評価・リンパ節転移・遠隔転移の評価には有用です。

甲状腺超音波(エコー)検査は、甲状腺における画像診断の第一選択かつ最終診断となります。しかし、甲状腺超音波(エコー)診断には熟練の技術を用するため、できない医師がほとんどです。そのため総合病院では、臨床検査技師に甲状腺超音波(エコー)検査を丸投げしますが、最終診断を医師でない者に丸投げすると言う、ある意味、非常に危険な行為です(しかし、それが現実。なぜか、検査レポートの診断医は、その場にいないはずの依頼医の名前になっている事が多い)。

甲状腺のCT、MRI診断の問題点

CT、MRIは、

  1. 精密でも5mm、通常10mmスライスで撮影するため、解像度が悪く、5-10mm以内の病変が写らない確率が高い[甲状腺超音波(エコー)検査は、3mm大(条件次第では2mm大)の甲状腺癌でも見つかります。また、甲状腺乳頭癌において最大の特徴である微細な砂粒状石灰化(psammoma body)は5mm未満のため、CT・MRIでは写りません。]

  2. 甲状腺腫瘍でも、周囲の甲状腺組織と同じCT値・MRI信号強度の場合、腫瘍の境界線はCT、MRI画像に写らない甲状腺超音波(エコー)検査でも、同一のエコー輝度になりますが、わずか1mmの境界線でもあれば検出可能。

  3. 甲状腺組織の不均一さと甲状腺腫瘍を鑑別できない

  4. 甲状腺のう胞(甲状腺嚢胞)は粘稠な液体なので、腫瘍組織とCT値・MRI信号強度がほぼ同じになり、甲状腺腫瘍鑑別不可能

  5. 甲状腺超音波(エコー)検査ではドプラーモードを用いて、甲状腺内血流・甲状腺腫瘍内血流が、簡単に反復してわかる。しかし、CT、MRIではヨード造影剤使用して1回だけ、甲状腺腫瘍あるいは甲状腺の特定部分が造影されるかのみ診断できる。当然、甲状腺内の血管径は5mm未満ですので、CT、MRIでは写りませんが、甲状腺超音波(エコー)検査では1本1本、個別の血管まで見えます。

    さらに、CT、MRIで使用する水溶性ヨード造影剤は、一時的に甲状腺ホルモン合成・分泌を抑制し、その影響は1か月程続きます。甲状腺機能が正常化していない、未治療あるいは治療途中の甲状腺機能亢進症/バセドウ病無痛性甲状腺炎機能性結節(甲状腺ホルモン産生腫瘍)で、ヨード造影剤を使用すると甲状腺クリーゼを引き起こす可能性があるので、禁忌とされる
    ヨード造影剤は、腎不全の方(ヨード造影剤腎症)、気管支喘息発作を2年以内に起こしている方、ヨードアレルギー(ヨード造影剤アレルギー)のある方、褐色細胞腫を持っている方(褐色細胞腫クリーゼ)には、おこなえない

  6. CTでは1回の撮影につき1mCiの放射線被曝するため、短期間に何回も行えない。MRIはペースメーカーの方には原則おこなえない(厳格な条件と煩雑な手続でやっと行える。)
甲状腺 CT画像1

甲状腺 CT画像1:甲状腺と周囲の境界すら判りにくい。

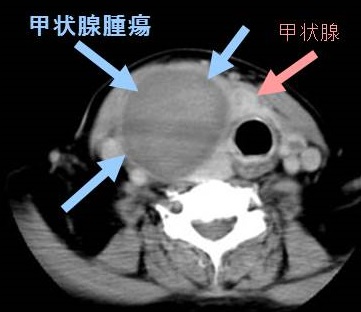

甲状腺 CT画像2

甲状腺 CT画像2:さすがに、これだけ巨大な腫瘍ならCTでも判ります。

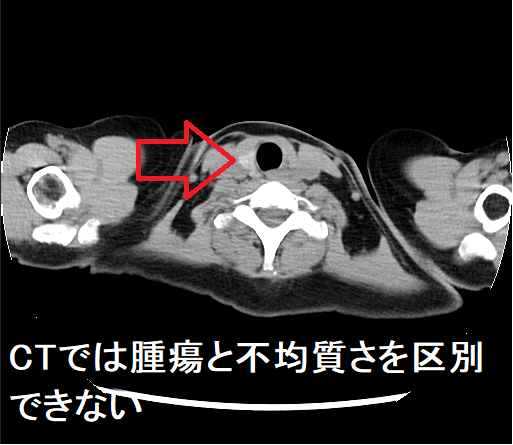

CTでは腫瘍と不均質さを区別できない(CT画像)

CTではCT値が高い(白い)結節に見えます(CT画像)

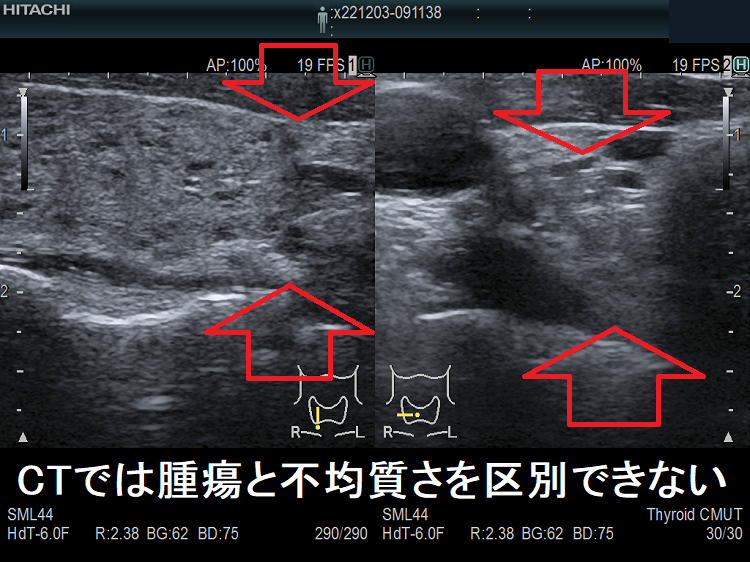

CTでは腫瘍と不均質さを区別できない 超音波(エコー)画像

CTではCT値が高い(白い)結節に見えますが、実は超音波(エコー)画像でも高エコーな不均質部。

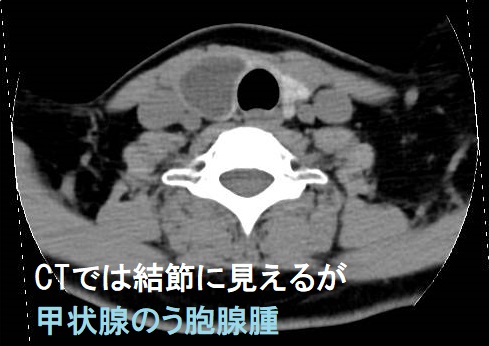

CTでは結節に見えるが甲状腺のう胞腺腫 CT画像

CTでは結節に見えるが甲状腺のう胞腺腫(甲状腺嚢胞腺腫 CT画像

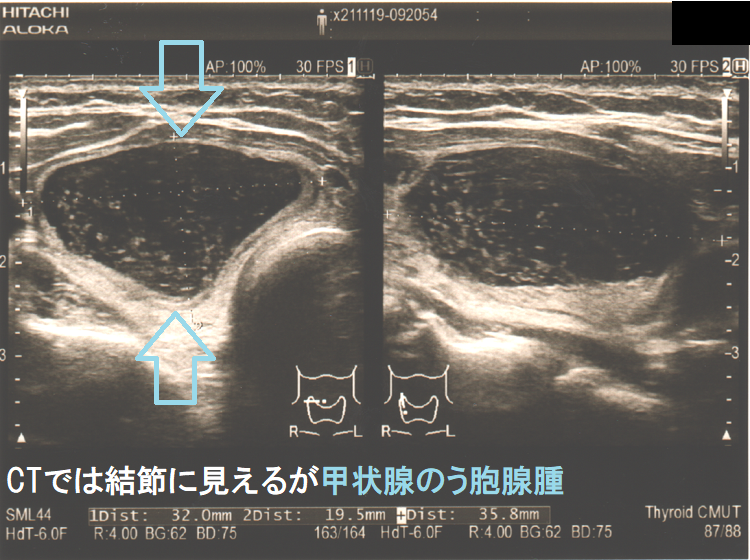

CTでは結節に見えるが甲状腺のう胞腺腫 超音波(エコー)画像

CTでは結節に見えるが、実は甲状腺のう胞腺腫(甲状腺嚢胞腺腫の超音波(エコー)画像。のう胞内の粘稠なコロイド様物質(要するにドロドロの液体)がCTでは腫瘍組織の様に見えただけです。甲状腺のう胞腺腫(甲状腺嚢胞腺腫の細胞は壁に沿っての単層配列になります。

唯一CT、MRIが甲状腺超音波(エコー)検査より優れている点

唯一CT、MRIが甲状腺超音波(エコー)検査より優れている点は、

  1. 超音波が届かない“死角”の評価に有用。例えば、縦隔内、広範囲な石灰化の下(超音波は石灰を通過できない)。[下記]

  2. 甲状腺癌の被膜浸潤・周囲組織/臓器への浸潤の評価に有用。
    甲状腺超音波(エコー)検査は解像度が高過ぎて、逆に評価しにくい。
    日本医学放射線学会による「画像診断ガイドライン 2021年版」では、「甲状腺腫瘤に対するCT、MRIは、腺外へ浸潤する病変の広がり診断や、気管・食道・血管などの周囲臓器診断、リンパ節転移の有無を評価するために行う」と記載かれています。

  3. 甲状腺癌の遠隔転移(肺・骨・脳など)(要するに甲状腺以外の場所)

  4. 造影画像が甲状腺膿瘍の診断に有用。

甲状腺内の石灰化 or 甲状腺腫瘍?

ケース①

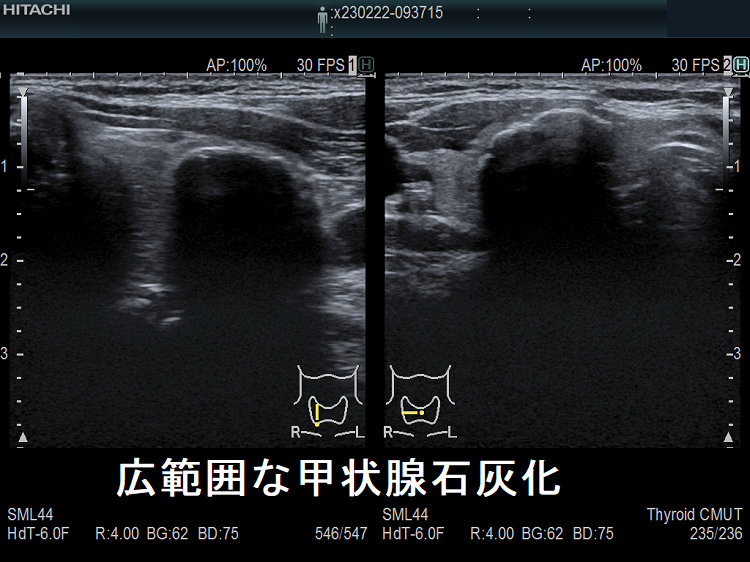

甲状腺内 線状石灰化 超音波(エコー)画像

甲状腺内 線状石灰化 超音波(エコー)画像;石灰化の下が見えないため、石灰化した腫瘍なのか、ただの石灰化なのか不明

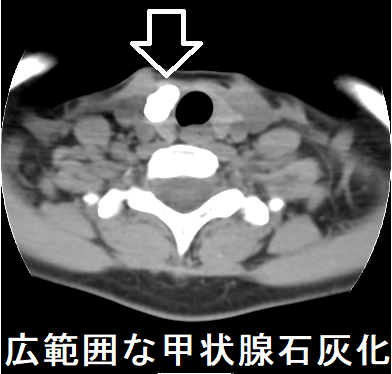

甲状腺内石灰化 CT画像

甲状腺内石灰化のCT画像です。被膜が石灰化した腫瘍でなく、完全な石灰化である事が分かります。

甲状腺内の石灰化 or 甲状腺腫瘍か分からない場合、CTやMRIが有用な場合があります(甲状腺内の石灰化 or 甲状腺腫瘍?)。

ケース②

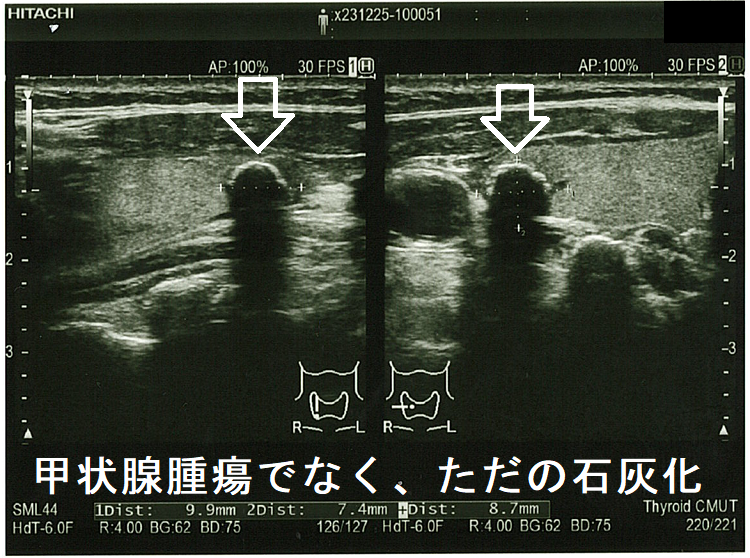

甲状腺腫瘍でなくただの石灰化

甲状腺腫瘍でなく、ただの石灰化。あたかも、被膜が石灰化した甲状腺腫瘍のように見えるのですが・・。

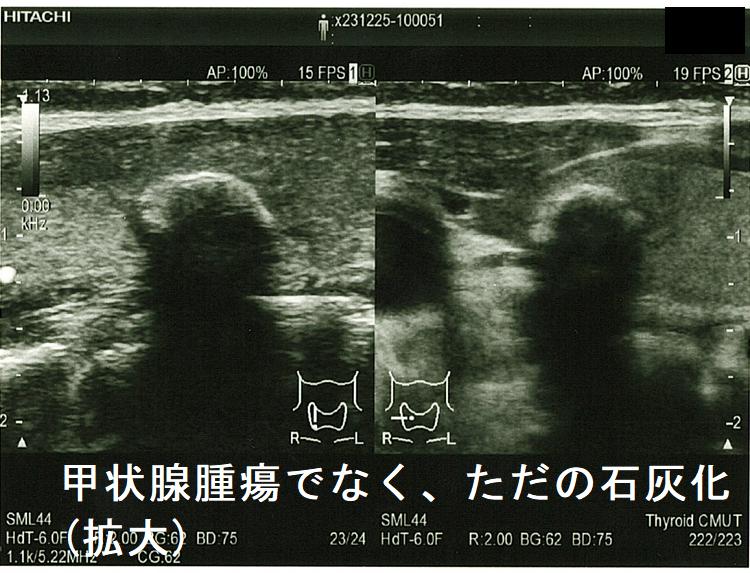

甲状腺腫瘍でなくただの石灰化(拡大)

甲状腺腫瘍でなく、ただの石灰化(拡大)。拡大しても、被膜が石灰化した甲状腺腫瘍のように見えるのですが・・。

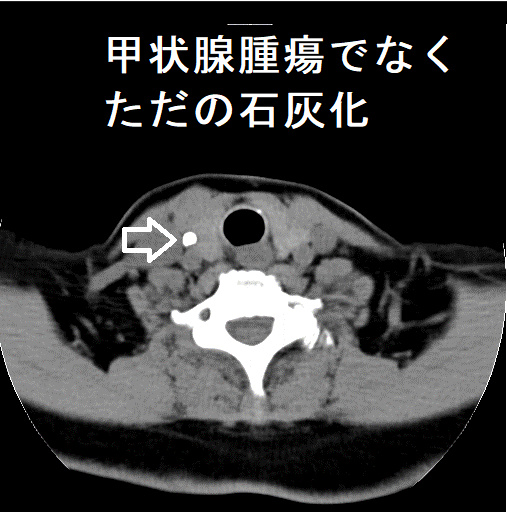

甲状腺腫瘍でなく、ただの石灰化 単純CT画像

甲状腺腫瘍でなく、ただの石灰化 単純CT画像。あたかも、被膜が石灰化した甲状腺腫瘍のように見えるが、ただの石灰化でした。

甲状腺腫瘍内の線状石灰化の評価

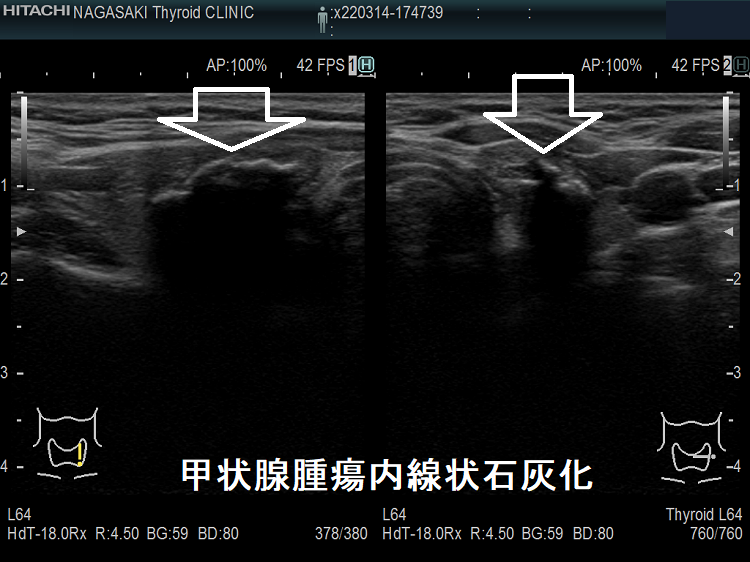

甲状腺腫瘍内の長い線状石灰化 超音波(エコー)画像;超音波は石灰化に遮断され、腫瘍の内部構造が分かりません。

甲状腺腫瘍内 線状石灰化 超音波(エコー)画像

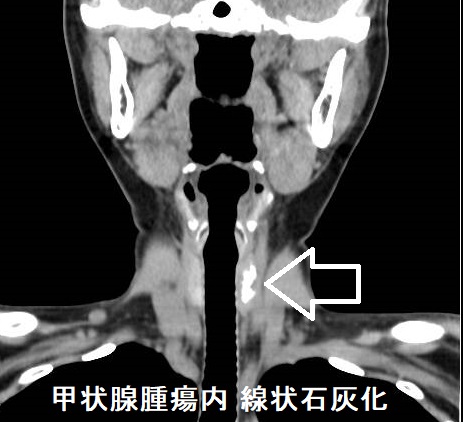

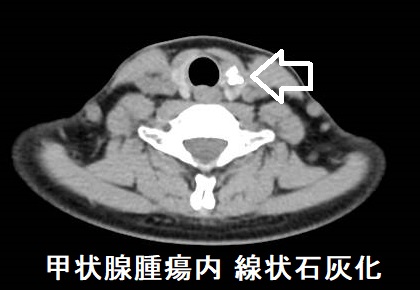

甲状腺腫瘍内 線状石灰化 CT画像

甲状腺腫瘍内 線状石灰化 CT画像;腫瘍内には石灰化の塊があり、腫瘍の大部分は石灰でした。

甲状腺腫瘍内 線状石灰化 CT画像

甲状腺腫瘍内 線状石灰化 CT画像

しかし、高性能超音波診断装置なら石灰化の下が見える事も

高性能超音波診断装置なら石灰化の下が見える事もあります。長崎甲状腺クリニック(大阪)に設置されたARIETTA 850 SE(甲状腺特化型) なら写真の通りです。

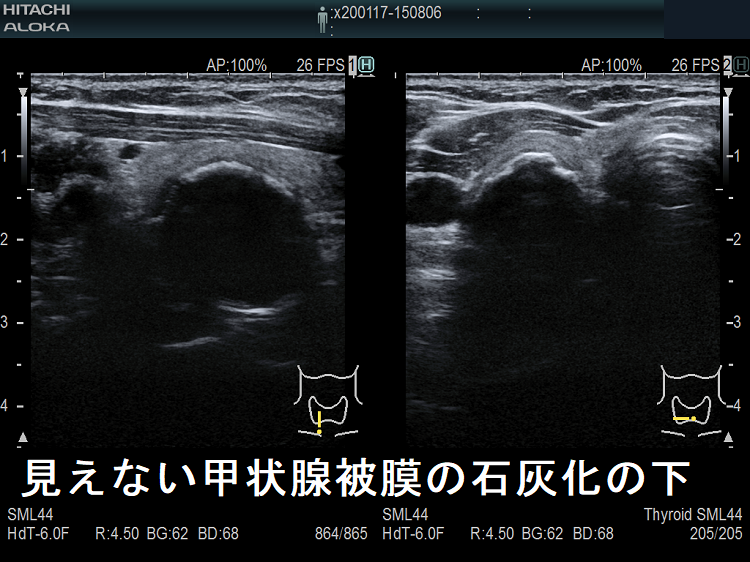

見えない甲状腺被膜の石灰化の下 超音波(エコー)画像

見えない甲状腺被膜の石灰化の下 超音波(エコー)画像

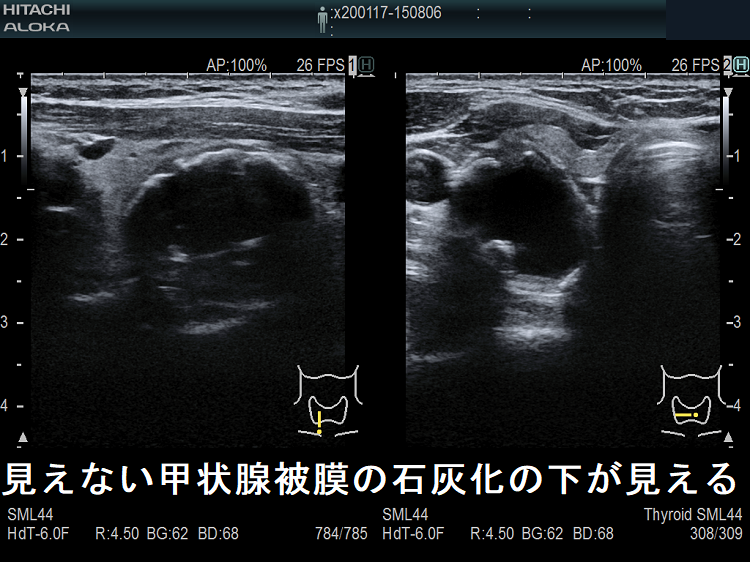

見えない甲状腺被膜の石灰化の下が見える

見えない甲状腺被膜の石灰化の下は液体成分で、背側には実質が見えます(のう胞性腫瘍)。

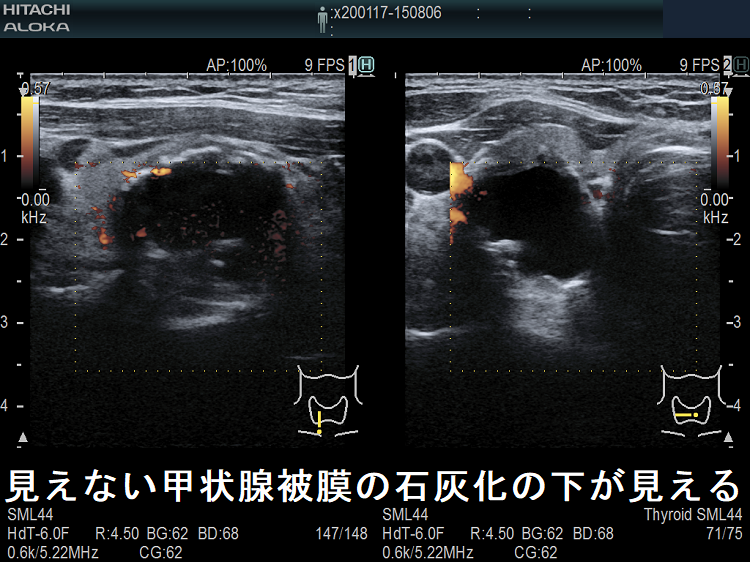

見えない甲状腺被膜の石灰化の下が見える ドプラーモード

見えない甲状腺被膜の石灰化の下が見える ドプラー

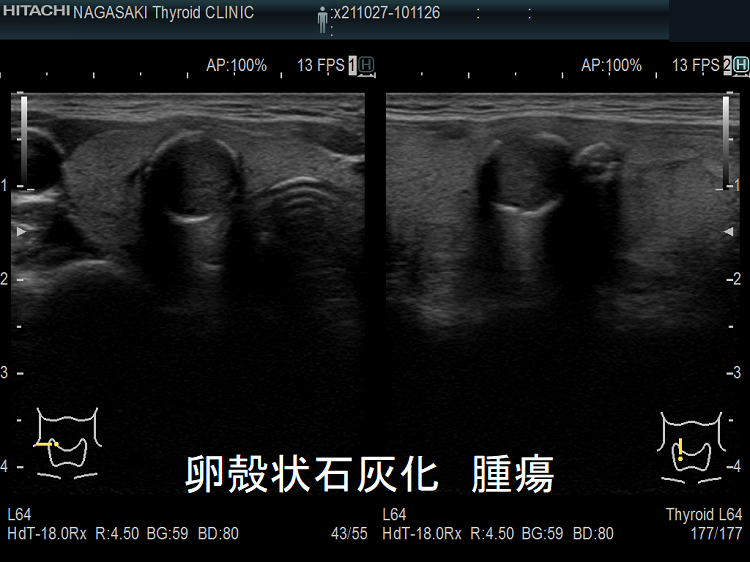

内部が見える卵殻状石灰化 腫瘍

内部が見える卵殻状石灰化;内部の実質がはっきりと見え、腫瘍であるのが分かります。

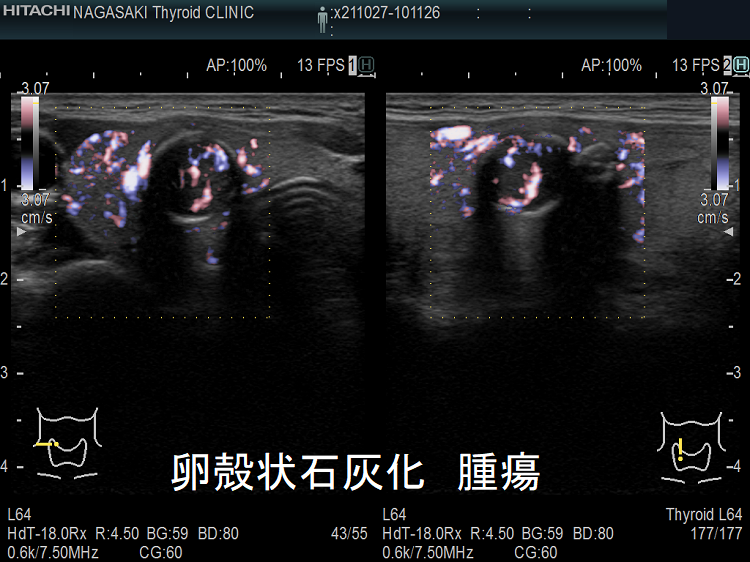

内部が見える卵殻状石灰化 腫瘍 ドプラーモード

内部が見える卵殻状石灰化(腫瘍) ドプラー内部の血流もはっきりと見えます。

甲状腺膿瘍の診断

甲状腺膿瘍は甲状腺超音波(エコー)検査で非特異的な低エコー領域になり、穿刺検体で膿を証明するしかありません。しかし、造影CT検査ではリング状増強がくっきり見え、一目瞭然で甲状腺膿瘍と分かります。(急性化膿性甲状腺炎と甲状腺膿瘍

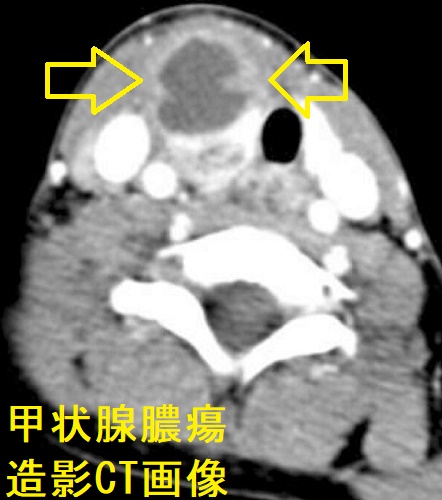

甲状腺膿瘍 造影CT画像

[J Otolaryngol Head Neck Surg. 2018 Feb 14;47(1):16.]

小さい病変が見つからないCT、MRIですらはっきりと見える甲状腺腫瘍は悪性が多い

小さい病変を見つけるのに役に立たないCT、MRIでも、偶然、はっきり見える甲状腺腫瘍が見つかる事があります(甲状腺偶発腫)。副腎偶発腫と言う言葉は一般的なので、甲状腺偶発腫(thyroid incidentaloma)と言って良いと思います。

胸部CT/脊椎MRI/脳MRI などで偶然見つかる甲状腺腫瘍は悪性が多く、28%とされます(BMJ. 2018 Jun 18;361:k2387.)

エコーでもCTでもSOL(甲状腺結節および甲状腺のう胞)と石灰化の鑑別ができない

エコーでもCTでもSOL(甲状腺結節および甲状腺のう胞)と石灰化の鑑別ができないケースがあります。最終的には穿刺細胞診で細胞あるいはのう胞液(嚢胞液)を採取するしかありません。

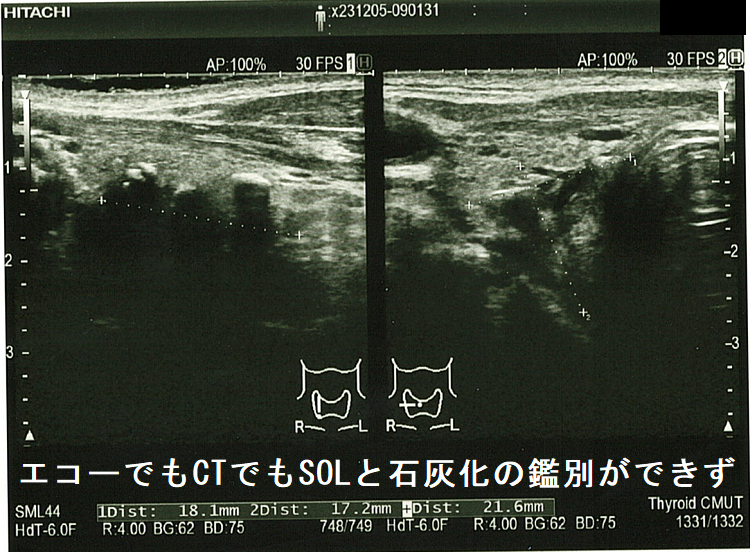

エコーでもCTでもSOLと石灰化の鑑別ができず CT画像(縦断:側面)

エコーでもCTでもSOL(甲状腺結節および甲状腺のう胞)と石灰化の鑑別ができないケース 超音波(エコー)画像;複数の粗大石灰化を確認できますが、石灰化の下は超音波(エコー)が通らないため確認できません。

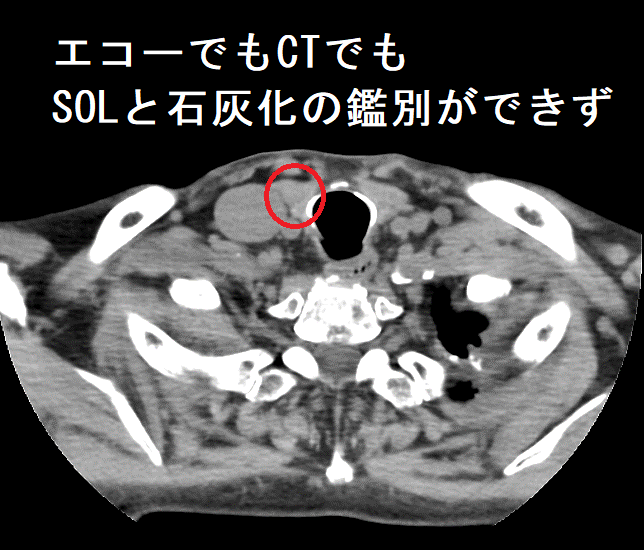

エコーでもCTでもSOLと石灰化の鑑別ができず CT画像(横断)

エコーでもCTでもSOLと石灰化の鑑別ができないケース CT画像(横断);石灰化があるのか無いのかさえも分かりません。

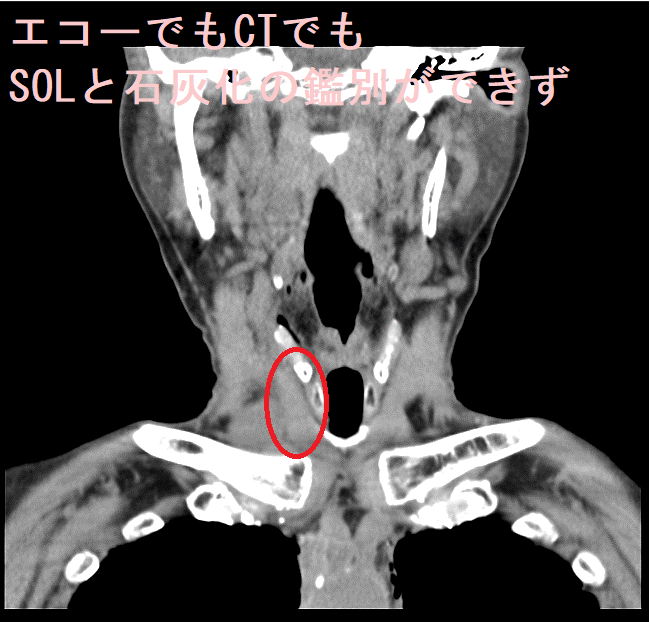

エコーでもCTでもSOLと石灰化の鑑別ができず CT画像(縦断:正面)

エコーでもCTでもSOLと石灰化の鑑別ができないケース CT画像(縦断:正面);石灰化があるのか無いのかさえも分かりません。

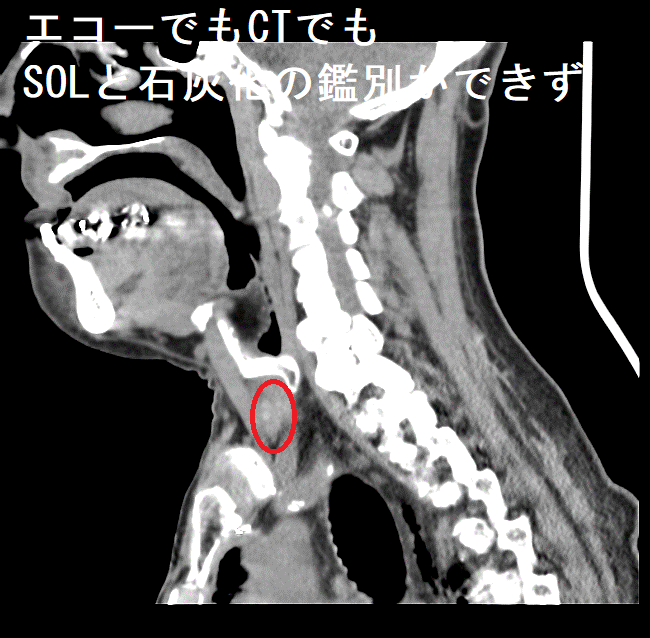

エコーでもCTでもSOLと石灰化の鑑別ができず CT画像(縦断:側面)

エコーでもCTでもSOLと石灰化の鑑別ができないケース CT画像(縦断:側面);やっと石灰化だけ確認できました。
