Summary
甲状腺濾胞癌は超音波エコー検査で良性濾胞腺腫、腺腫様甲状腺腫との鑑別が極めて困難。良性濾胞腺腫と比べ内部低エコー・不均質・石灰化・Tumor in Tumor・辺縁粗雑・不規則なハロー（境界部低エコー帯の一部途絶、 肥厚）内部血流多い・甲状腺外へ不自然に突出・被膜内部に低エコー領域・血清サイログロブリン値1000ng/mL以上・被膜外の衛星結節(娘結節)が存在。卵殻状被膜石灰化の事も。エラストグラフィーJTEC パターン1（良性濾胞腺腫・微小浸潤型濾胞癌）、パターン2と4（広範浸潤型濾胞癌）。腫瘍のサイズ増大が最大の決め手。嚢胞性微小浸潤型濾胞癌は診断難
key Words
甲状腺濾胞癌,超音波,エコー,検査,Tumor in Tumor,衛星結節,辺縁粗雑,娘結節,サイズ増大
甲状腺濾胞癌は、良性結節[良性濾胞腺腫、腺腫様甲状腺腫（腺腫様結節）]との鑑別が極めて困難です。甲状腺濾胞癌を見落とさないように、最大限の注意を払わねばなりません。
甲状腺濾胞癌組織は濾胞状で、良性濾胞腺腫と類似しているため、甲状腺濾胞癌の診断には、
- 腫瘍細胞の被膜浸潤(エコーで分る事もありますが、手術標本でしか分らない方が多いです)
- 脈管侵襲(手術標本でしか分りません)
- 甲状腺外への転移 [長崎甲状腺クリニック(大阪)では甲状腺濾胞癌が疑われた場合、甲状腺腫瘍そのものでは確定できないため、遠隔転移検索（肺・上半身骨の単純CT）をお勧めしています]
のいずれかを証明する必要があります。
超音波（エコー）上、甲状腺濾胞癌は良性濾胞腺腫と類似しますが、
- 内部が低エコー・不均質、いわゆる「Tumor in Tumor(tubercle-in-nodule signs)」(腫瘍の中に腫瘍がある)のパターンを取ることがある
石灰化が顕著（微細、粗大、辺縁石灰化）
※これらの所見は腺腫様甲状腺腫（腺腫様結節）でも認められる - 境界性状が良性濾胞腺腫よりも粗雑
- ハロー（周辺部低エコー）を全周性に認めれば、良性濾胞腺腫の可能性高いが、不規則なハロー（境界部低エコー）の一部途絶、 肥厚等）があれば甲状腺濾胞癌を強く疑う
※腺腫様甲状腺腫（腺腫様結節）でも認められる
- 内部血流が非常に多い
- 血清サイログロブリン値が1,000 ng/mL 以上（500 ng/mL以上あれば、十分疑い濃厚ですが）
- エラストグラフィーで腫瘍周囲が青くなる
- 被膜外の衛星結節(娘結節)の証明
で疑いが強くなります。[Asian J Surg. 2020 Jan;43(1):339-346.][Cancer Manag Res. 2021 May 17;13:3991-4002.][J Ultrasound Med. 2014 Feb;33(2):221-7.]
しかし、上記のエラストグラフィー以外の特徴は、腺腫様甲状腺腫でも説明が付くため、甲状腺濾胞癌の決め手にはならないのです。
結局、甲状腺超音波（エコー）検査を定期的に行い、腫瘍の増大速度が速いのを確認するのが最大の決め手です。長崎甲状腺クリニック(大阪)では、甲状腺超音波（エコー）検査による甲状腺腫瘍のサイズ計測と、腫瘍マーカーの血清サイログロブリン値測定を定期的に行います。（サイズ増大で甲状腺濾胞癌と診断）
ケース①
甲状腺濾胞癌 超音波（エコー）画像；形状不整、境界が粗雑、ハローは不規則で一部途絶。内部はやや低エコー程度だが、不均一でTumor in Tumor(tubercle-in-nodule signs)を認める。
甲状腺濾胞癌（血流豊富）超音波（エコー）画像；内部血流は多い
ケース②
甲状腺濾胞癌 超音波（エコー）画像；被膜を有するが形状不整、辺縁粗雑、ハローは不規則で一部途絶。内部はやや低エコー程度だが、不均一。
甲状腺濾胞癌（血流豊富）超音波（エコー）画像；内部血流は多い
ケース③
甲状腺濾胞癌 超音波（エコー）画像；被膜を有するが形状不整、辺縁粗雑、ハローは不規則で一部途絶。内部はやや低エコー程度だが、不均一。
甲状腺濾胞癌（血流豊富）超音波（エコー）画像；内部血流は多い
甲状腺濾胞癌（tumor in tumor） 超音波（エコー）画像；まるで腺腫様結節の集まりのように見えます。被膜を有するが形状不整、辺縁粗雑、haloは不規則、内部はやや低エコー程度だが、不均一。
甲状腺濾胞癌（tumor in tumor） エラストグラフィー；様々な硬さのtumorが集合体を形成
tumor in tumor あるいはnodule-in-nodule の結節内結節は、TERT-p変異を有する低分化成分の可能性もあります（甲状腺低分化がん）[Cancers (Basel). 2022 Jul 22;14(15):3577.]。
広汎浸潤型甲状腺濾胞癌 超音波（エコー）画像；被膜を有するが形状不整、内部はやや低エコー程度だが、不均一、tumor in tumor、辺縁粗雑、石灰化あり。
広汎浸潤型甲状腺濾胞癌 超音波（エコー）画像 ドプラーモード；あまり血流は多くありません。
甲状腺濾胞癌（石灰化および娘結節）超音波（エコー）画像;娘結節が硬くて、血流に富んでいるなら濾胞癌の可能性が高くなります。娘結節は形状不整、内部低エコー、不均一。
報告では娘結節があれば、特異度99.4％で甲状腺濾胞癌とされます。（Med Ultrason. 2016 Mar;18(1):25-9.）
甲状腺濾胞癌（娘結節） 超音波（エコー）画像；娘結節は形状不整、内部は極めて低エコー、不均一。
甲状腺濾胞癌（娘結節） 超音波（エコー）画像 ドプラーモード；娘結節の内部血流は少ない
甲状腺濾胞癌（娘結節）超音波（エコー）画像 エラストグラフィー；この娘結節は、あまり硬くありません。
卵殻状の被膜石灰化を伴う結節は、微小浸潤型濾胞癌の事があります。広汎浸潤型濾胞癌なら、卵殻状被膜石灰化の外へ癌細胞が広がる（低エコー領域が周囲へ拡大していく）のを、超音波検査（エコー）にて確認可能ですが、微小浸潤型濾胞癌の場合は不可能です。しかも、被膜が石灰化して針が通らないため、穿刺細胞診も難しい。
（前頭骨を含めた多発骨転移を認めた微少浸潤型甲状腺濾胞癌の１例 内分泌甲状腺外会誌 30（3）：221-225，2013）
被膜が石灰化する形態は、甲状腺濾胞癌以外にも腺腫様結節、良性濾胞腺腫、甲状腺乳頭癌、いずれでもあり得ます。（何でもあり石灰化被膜・卵殻状石灰化の中にある腫瘍）
ケース① 1年後にサイズ増大
初診時は濾胞性腫瘍としか診断できず。形状ほぼ整だが、辺縁粗雑、内部低エコー・不均一・tumor in tumorにつき、甲状腺濾胞癌の可能性は否定できなかった。
1年後、明らかにサイズ増大し、微小浸潤型濾胞癌が確定
ケース② 1.5年後にサイズ増大
初診時は濾胞性腫瘍としか診断できず（1.5年前）。形状ほぼ整だが、辺縁粗雑、内部低エコー・不均一・tumor in tumorにつき、甲状腺濾胞癌の可能性は否定できなかった。
1.5年後、明らかにサイズ増大し、微小浸潤型濾胞癌が確定
1.5年後、明らかにサイズ増大し、微小浸潤型濾胞癌が確定；内部は低エコーだが、血流は少ない
ケース③ 3年後にサイズ増大
3年前、濾胞性腫瘍としか診断できず。形状ほぼ整だが、辺縁粗雑、内部低エコー・不均一・につき、甲状腺濾胞癌の可能性は否定できなかった。
3年後、明らかにサイズが増大し、微小浸潤型濾胞癌が確定
3年後に分かった微小浸潤型濾胞癌；内部は低エコーだが、血流豊富な訳では無い
3年後に分かった微小浸潤型濾胞癌 エラストグラフィー；JTECパターン1で硬くはない
甲状腺腫瘍の硬さを評価するエラストグラフィーによって診断できることもあります。左の緑に見える腫瘍は良性濾胞腺腫、右の青い腫瘍は甲状腺濾胞癌です(写真:MEDIX Vol.53 p4-7)。
このように典型的パターンなら簡単に鑑別可能だが、筆者の経験では、微小浸潤型濾胞癌は良性濾胞腺腫と同じく緑に見える（硬くない）ケースが多いため安心できません。
エラストグラフィーの詳細は、 エラストグラフィー(甲状腺癌を瞬時に診断) を御覧ください。
良性濾胞腺腫 超音波(エコー)画像
甲状腺濾胞癌(広汎浸潤型) 超音波(エコー)画像
JTEC エラストグラフィーパタ-ン
- パターン1；腺腫様甲状腺腫・良性濾胞腺腫・微小浸潤型濾胞癌・悪性リンパ腫
- パターン2；広範浸潤型濾胞癌
- パターン3；乳頭癌
- パターン4；乳頭癌・広範浸潤型濾胞癌・低分化癌・未分化癌・転移性甲状腺癌（他臓器からの転移）
ただし、人間が手でプローブを腫瘍に押し当てて判定するため、力の加減に個人差が生じ、どうしても検者の主観が入ってしまいます（絶対的なものではありません）。
広範浸潤型濾胞癌 (エラストグラフィー JTEC パターン2）
広範浸潤型濾胞癌 (エラストグラフィー JTEC パターン2）
広範浸潤型濾胞癌 エラストグラフィー 背側の一部を除いてJTEC パターン4
広範浸潤型濾胞癌 エラストグラフィー JTEC パターン2からパターン4への移行期
頚部CT・肺CTで甲状腺外へ不自然に突出する濾胞性腫瘍は、濾胞癌の疑いが濃厚になります。
一目見て甲状腺癌ですが、濾胞性腫瘍や濾胞癌には見えないケースもあります。かといって甲状腺乳頭癌でもなく、あえて言うなら他臓器原発の転移性甲状腺癌が最も疑われる見え方です。
ケース① 微小浸潤型濾胞癌
穿刺細胞診しても濾胞細胞のみ、術中の迅速病理標本でも濾胞性腫瘍、摘出標本で初めて被膜浸潤が見つかり、微小浸潤型濾胞癌の確定診断が付きました。
これも微小浸潤型濾胞癌 超音波(エコー)画像；被膜に包まれた内部に低エコー領域が存在し、そこを複数回、穿刺細胞診しても悪性を示唆する所見を得られず。
これも微小浸潤型濾胞癌 エラストグラフィー；内部に低エコー領域は硬い。
甲状腺濾胞癌には見えない微小浸潤型濾胞癌 手術標本
甲状腺濾胞癌には見えない微小浸潤型濾胞癌 手術標本
甲状腺濾胞癌には見えない微小浸潤型濾胞癌 手術標本（割面）
ケース② 広汎浸潤型濾胞癌
広汎浸潤型濾胞癌 超音波(エコー)画像；被膜に包まれた内部に低エコー領域が存在し、そこを複数回、穿刺細胞診しても悪性を示唆する所見を得られず。
ケース③ 広汎浸潤型濾胞癌
広汎浸潤型濾胞癌 超音波(エコー)画像；明らかに被膜を有し、内部に低エコー領域を認めます。その場所を複数回、穿刺細胞診しても悪性を示唆する所見を得られず。
広汎浸潤型濾胞癌 超音波(エコー)画像
広汎浸潤型濾胞癌 ドプラーモード；低エコー部にも血流あり
広汎浸潤型濾胞癌 エラストグラフィー；意外と低エコーの部分は軟らかい
広汎浸潤型濾胞癌（拡大）；浸潤傾向が強い部分
広汎浸潤型濾胞癌 手術標本
広汎浸潤型濾胞癌 手術標本(割面)
ケース④ 広汎浸潤型濾胞癌

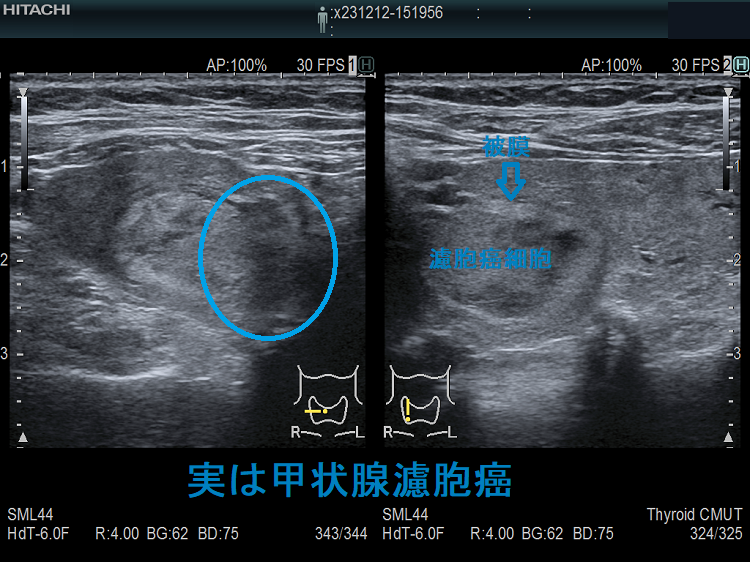

実は甲状腺濾胞癌；被膜に包まれた低エコー部は不整形・不均一で濾胞癌。被膜を越えて周囲へ浸潤（サ－クル内）。
実は甲状腺濾胞癌 ドプラーモード；低エコー部の血流は多くない
実は甲状腺濾胞癌 エラストグラフィー；被膜に包まれた低エコー部（濾胞癌細胞）は硬い（青く表示）。被膜を越えて周囲へ浸潤した場所も硬い。
のう胞性微小浸潤型濾胞癌（嚢胞性微小浸潤型濾胞癌）は、診断が非常に難しい。と言うか、遠隔転移しない限り、診断の仕様がありません。見た目はのう胞型良性濾胞腺腫（のう胞腺腫）、穿刺細胞診でも「正常または良性」「意義不明な濾胞性病変」にしかなりません（J Med Ultrason (2001). 2014 Apr;41(2):233-7.）。
血清サイログロブリン高値は参考になりますが、のう胞内出血（嚢胞内出血）でも高値になり、抗サイログロブリン抗体陽性なら偽低値になるため判定が難しい。
